Bản Vẽ Đà Giáo Ván Khuôn Lan Can Cầu (File CAD Biện Pháp Thi Công)

Bạn là kỹ sư cầu đường, kỹ sư biện pháp thi công (BPTC) đang lập phương án thi công hạng mục lan can cầu? Bạn đang phải thiết kế hệ thống đà giáo, ván khuôn (coppha) phức tạp để đổ bê tông lan can hẫng bên ngoài thành dầm?

Đừng tốn thời gian vẽ lại từ đầu! Bộ bản vẽ Đà giáo ván khuôn lan can là một hồ sơ BPTC (file AutoCAD .dwg) hoàn chỉnh, cung cấp chi tiết giải pháp kết cấu tạm (đà giáo thép và ván khuôn) để thi công lan can cầu BTCT một cách an toàn và chính xác.

📋 Thông Tin Chi Tiết Về Bộ Bản Vẽ Kỹ Thuật (CAD)

Đây là một bộ hồ sơ thiết kế biện pháp thi công chi tiết, không phải là bản vẽ thiết kế kết cấu lan can vĩnh cửu, mà là bản vẽ kết cấu tạm để tạo ra lan can đó.

1. 📏 Mục Đích và Định Dạng

• ✅ Loại tài liệu: Bản vẽ Biện pháp thi công (BPTC) / Kết cấu tạm.
• ✅ Hạng mục: Thi công lan can cầu bê tông cốt thép (BTCT).
• ✅ Định dạng file: AutoCAD (.dwg).

2. 📂 Nội Dung Chi Tiết Của Bộ Bản Vẽ (File AutoCAD .dwg)

Khi sở hữu file này, bạn sẽ nhận được một bộ hồ sơ thiết kế BPTC hoàn chỉnh cho hệ đà giáo – ván khuôn, bao gồm:

• ✅ Bản vẽ Bố trí chung: Thể hiện tổng thể cách lắp dựng hệ đà giáo, ván khuôn vào dầm cầu.
• ✅ Chi tiết cấu tạo Ván khuôn (Coppha):
  • Chi tiết ván khuôn trong, ván khuôn ngoài.
  • Bố trí gông, sườn tăng cứng.
• ✅ Chi tiết hệ Đà giáo (Kết cấu thép đỡ):
  • Chi tiết các thanh thép hình (thép U, I, V…) làm khung đỡ chính.
  • Chi tiết các thanh chống xiên, thanh giằng.
  • Chi tiết liên kết (bulông, hàn) để neo hệ đà giáo vào dầm bê tông.
• ✅ Bản vẽ mặt cắt: Thể hiện các mặt cắt điển hình qua hệ thống.
• ✅ (Rất có thể bao gồm): Thống kê vật liệu (thép hình, bulông, ván khuôn…).

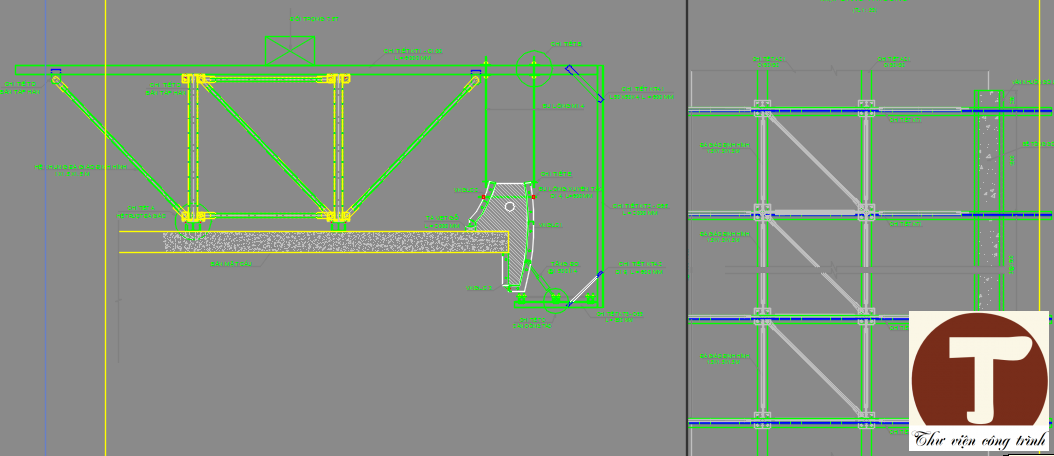

Một số hình ảnh file:

Mình không thể up hết các ảnh chi tiết công trình, các bạn tải về xem chi tiết nhé.

Các bản vẽ, bản tính khác các bạn tham khảo tại đây

🌍 Khu Vực Áp Dụng Lý Tưởng (Đối tượng sử dụng)

Bộ bản vẽ này là tài liệu không thể thiếu cho:

• Kỹ sư biện pháp thi công (BPTC): Đây là tài liệu “gối đầu giường”, có ngay một phương án chi tiết để trình duyệt, chỉ cần chỉnh sửa nhỏ cho phù hợp với dự án.
• Nhà thầu thi công cầu: Dùng để lập hồ sơ dự thầu, tổ chức thi công, gia công kết cấu đà giáo tại xưởng.
• Kỹ sư hiện trường & Giám sát: Dùng để kiểm tra, giám sát việc lắp đặt hệ thống ván khuôn, đà giáo, đảm bảo an toàn tuyệt đối.
• Sinh viên (Đồ án tốt nghiệp): Tài liệu tham khảo thực tế vô giá cho đồ án tốt nghiệp chuyên ngành Cầu đường hoặc Thi công.

👍 Ưu Điểm & Lợi Ích Khi Sở Hữu Bản Vẽ Này

1. ✅ Tiết Kiệm Thời Gian Vàng: Đây là lợi ích lớn nhất. Bạn không cần tốn hàng tuần để thiết kế, tính toán và vẽ lại một hệ kết cấu tạm phức tạp, rủi ro cao.
2. ✅ Đảm Bảo An Toàn Thi Công: Cung cấp một giải pháp đã được tính toán, thiết kế chi tiết, giảm thiểu rủi ro sụp đổ hệ ván khuôn, đà giáo khi đang đổ bê tông.
3. ✅ Chi Tiết, Sẵn Sàng Áp Dụng: Đây là bản vẽ thi công chi tiết, có thể dùng để gia công kết cấu thép và lắp dựng ngay tại công trường.
4. ✅ Tối Ưu Hóa Vật Liệu: Giải pháp thiết kế chuẩn giúp bạn tối ưu hóa việc sử dụng thép hình, ván khuôn, tránh lãng phí.
5. ✅ Chi Phí Đầu Tư Cực Hời: Chỉ với 99.000đ (đã giảm 34% từ 150.000đ), bạn sở hữu một bộ hồ sơ BPTC có giá trị kỹ thuật cao, tiết kiệm chi phí thiết kế biện pháp.

⚡ Đừng Bỏ Lỡ Bộ Hồ Sơ BPTC Quan Trọng Này!

Đảm bảo an toàn, chính xác và đẩy nhanh tiến độ thi công hạng mục lan can cầu của bạn ngay hôm nay!

Liên hệ:

SĐT/Zalo:0979614011
