Bản vẽ CAD dầm cầu chữ I căng trước L=12m;13m;14m;15m Cầu giao thông nông thôn

Bản vẽ CAD dầm cầu chữ I căng trước L=12m;13m;14m;15m Cầu giao thông nông thôn

1. Đặc điểm công trình

• Loại kết cấu: Dầm cầu dạng chữ I bằng Bê tông Cốt thép Dự ứng lực (BTCT DƯL) căng trước (Pre-tensioning).

• Mục đích: Bộ bản vẽ thiết kế chi tiết dành cho cầu giao thông nông thôn (cầu dân sinh).

2. Kích thước

• Bộ bản vẽ cung cấp thiết kế chi tiết cho 4 chiều dài nhịp khác nhau:

  • L=12m

  • L=13m

  • L=14m

  • L=15m

• Dầm điển hình: Các thẻ mô tả (tags) gợi ý dầm này có thể là dầm I500 (chiều cao dầm $500mm$).

3. Nội dung File

• Định dạng file: File Autocad (.dwg).

• Nội dung chính: Mỗi chiều dài dầm (L=12m, 13m, 14m, 15m) bao gồm 5 bản vẽ thiết kế chi tiết, thể hiện rõ:

  • Bố trí chung dầm (General layout).

  • Cấu tạo chi tiết.

  • Bố trí chi tiết cốt thép thường.

  • Bố trí chi tiết cốt thép dự ứng lực (Prestressing tendons layout).

  • Chi tiết liên hợp bản mặt cầu (Composite deck connection).

  • Sơ đồ gông dầm (Clamping/Shuttering details).

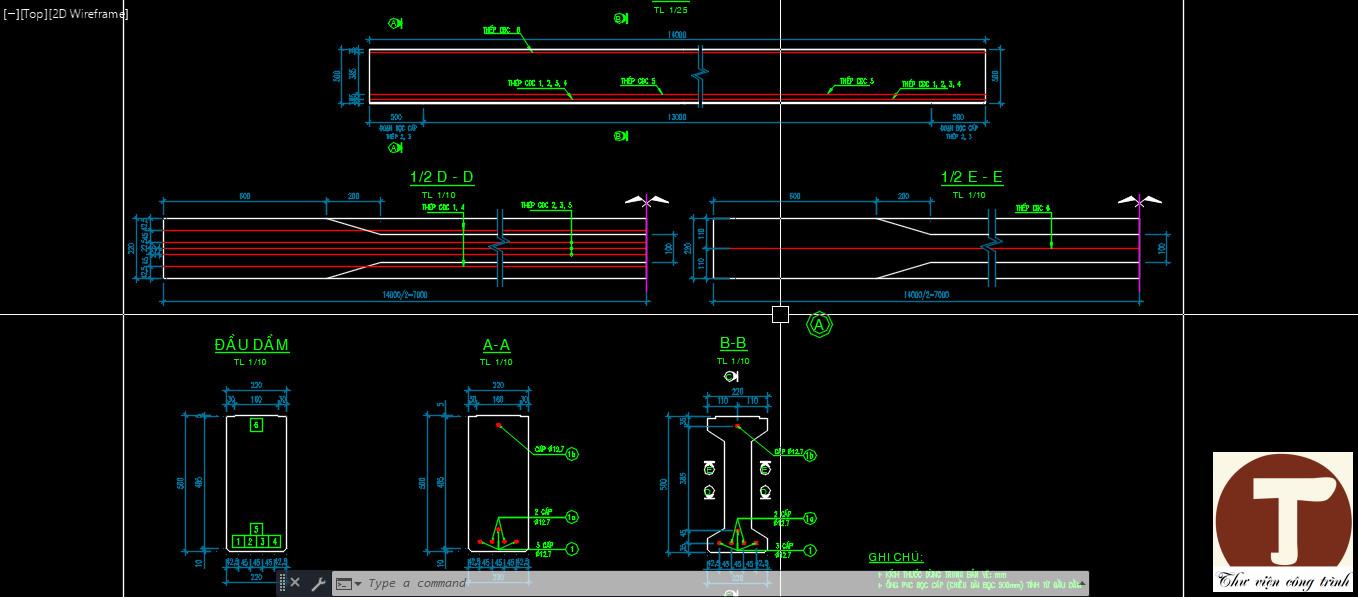

Một số hình ảnh file

Trên đây là tóm tắt file bản vẽ. File rất thích hợp cho các bạn tải về tham khảo
