Bản vẽ AutoCAD kết cấu Bể nước ngầm bê tông cốt thép – 6x6x1.6m

Bản vẽ AutoCAD kết cấu Bể nước ngầm bê tông cốt thép – 6x6x1.6m

Trong các công trình quy mô lớn như showroom ô tô, tòa nhà văn phòng hay nhà xưởng, hệ thống trữ nước ngầm đòi hỏi kết cấu cực kỳ vững chắc để chịu được áp lực đất và tải trọng xe cộ bên trên. Bộ hồ sơ Bản vẽ AutoCAD bể nước ngầm 6x6m này cung cấp giải pháp kết cấu bê tông cốt thép toàn khối, chống thấm tuyệt đối và độ bền vĩnh cửu.

1. Thông số kỹ thuật công trình

• Kích thước thông thủy: 6m (chiều dài) x 6m (chiều rộng).

• Chiều cao bể: 1.6m (từ đáy bể đến mặt nắp bể).

• Kết cấu: Bê tông cốt thép đổ liền khối dày 200mm (trộn phụ gia chống thấm).

• Hệ thống cột: Gồm 09 cột trụ CB-1 kích thước 220x220mm bố trí đều để đỡ hệ dầm nắp bể.

• Nền móng: Đặt trên lớp cát hạt trung tôn nền đầm chặt K=0.95 dày 400mm và bê tông lót mác M100.

2. Nội dung chi tiết các hình ảnh trong bài viết

Hồ sơ được trình bày cực kỳ chi tiết, giúp kỹ sư và đơn vị thi công dễ dàng triển khai:

• Mặt bằng thép đáy bể: Thể hiện cách bố trí lưới thép chịu lực cho phần nền bể, đảm bảo không bị nứt gãy dưới áp lực nước lớn.

• Mặt bằng thép nắp bể: Chi tiết hệ dầm nắp DN-1, DN-2 và lưới thép tấm đan nắp bể, đảm bảo an toàn khi có tải trọng xe di chuyển phía trên.

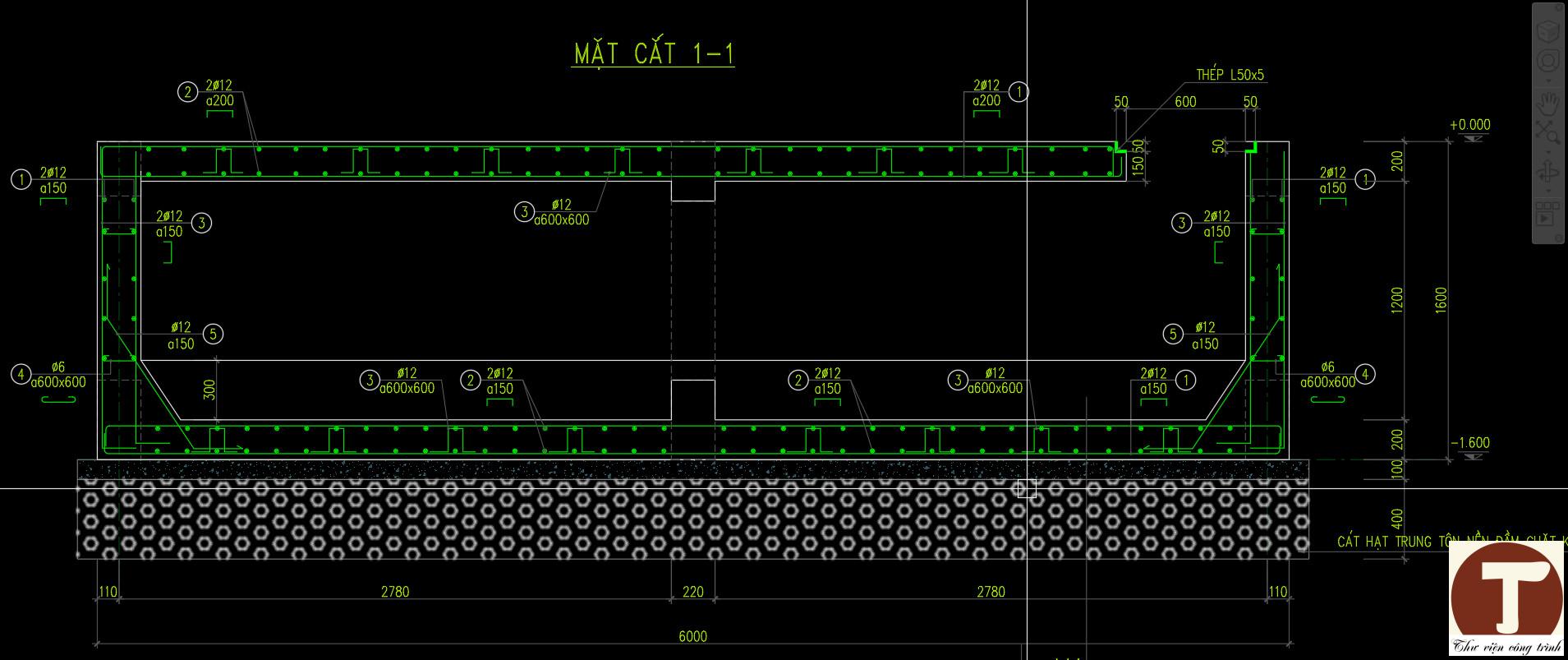

• Mặt cắt 1-1: Bản vẽ cắt ngang toàn bộ bể, mô tả rõ các lớp cấu tạo từ cát đệm, bê tông lót, thép đáy, thép thành đến nắp thăm kỹ thuật.

• Chi tiết cột CB-1: Bản vẽ phóng to cấu tạo thép cột 4$\Phi$16 và đai $\Phi$6a100/200, thể hiện rõ đoạn neo thép vào đáy bể.

• Bảng thống kê cốt thép: Liệt kê đầy đủ chủng loại thép ($\Phi$6, $\Phi$8, $\Phi$10, $\Phi$12, $\Phi$16, $\Phi$18) cho từng cấu kiện như đáy bể, thành bể, dầm, cột và nắp bể.

3. Đặc điểm nổi bật và biện pháp thi công (Ghi chú kỹ thuật)

• Chống thấm đa lớp: Sử dụng bê tông mác M250 có phụ gia chống thấm kết hợp lớp màng chống thấm gốc polyme.

• Độ bền cao: Thép sử dụng loại AIII ($Rs=365MPa$) cho đường kính $\ge 16$ và AII cho đường kính từ 10 đến 14.

• Thi công chuẩn xác: Chỉ dẫn rõ ràng về mạch ngừng thi công, lớp bê tông bảo vệ cốt thép dày 2.0cm và yêu cầu ngâm nước kiểm tra 10 ngày trước khi bàn giao.

4. Lợi ích khi sở hữu bộ bản vẽ này

• Tiết kiệm thời gian: Có ngay bộ hồ sơ đầy đủ, chỉ cần chỉnh sửa cao độ hoặc kích thước nhỏ cho phù hợp mặt bằng thực tế.

• An toàn tuyệt đối: Bản vẽ đã được tính toán kết cấu kỹ lưỡng bởi đơn vị chuyên nghiệp, áp dụng cho các dự án thực tế lớn

• Dự toán chính xác: Bảng thống kê cốt thép chi tiết giúp bạn mua vật tư sát với thực tế, tránh lãng phí.

Sở hữu ngay bản vẽ hỗ trợ đắc lực cho công việc của bạn!

• Website: thuviencongtrinh.com
• Định dạng: .dwg
