Trong mọi công trình xây dựng từ nhà ở dân dụng đến các showroom, văn phòng, hệ thống xử lý nước thải đóng vai trò then chốt. Bộ bản vẽ AutoCAD Bể phốt 3 ngăn kích thước 4×2.5×1.3m cung cấp giải pháp kết cấu vững chắc, đảm bảo vệ sinh môi trường và độ bền vĩnh cửu cho công trình.

1. Đặc điểm kỹ thuật và công năng công trình

• Kích thước tổng thể: 4m (chiều dài) x 2.5m (chiều rộng) x 1.3m (chiều sâu).

• Cấu tạo: Thiết kế 3 ngăn (Ngăn chứa – Ngăn lắng – Ngăn lọc) giúp quá trình phân hủy và xử lý nước thải đạt hiệu quả cao nhất.

• Kết cấu bao che: Tường xây bằng gạch đặc mác M75, vữa mác M75 đảm bảo tính chịu lực và chống thấm tốt.

• Hệ thống nắp: Sử dụng các tấm đan bê tông cốt thép rời (TĐ-1, TĐ-2) dày 100mm, thuận tiện cho việc kiểm tra và hút bể định kỳ.

2. Chi tiết nội dung bản vẽ (Hình ảnh đính kèm)

Hồ sơ cung cấp đầy đủ các chi tiết kỹ thuật từ phần thô đến hoàn thiện:

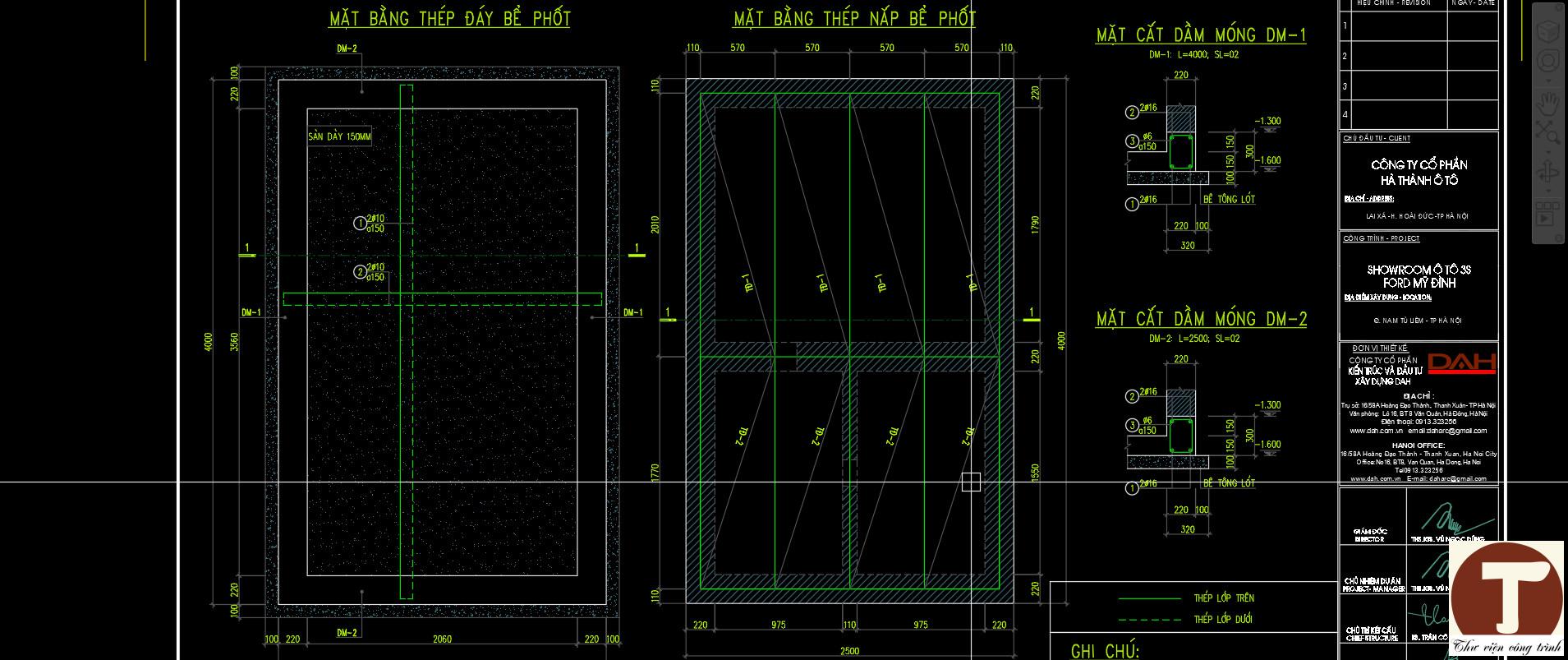

• Mặt bằng thép đáy: Bản vẽ thể hiện sàn đáy dày 150mm trên lớp bê tông lót B7.5 (M100). Cốt thép sử dụng hệ lưới $\Phi10a150$ cho cả hai lớp.

• Mặt bằng nắp bể: Bố trí hệ dầm móng DM-1 (4000x 220x 300mm) và DM-2 (2500x220x300mm) chịu tải cho các tấm đan phía trên.

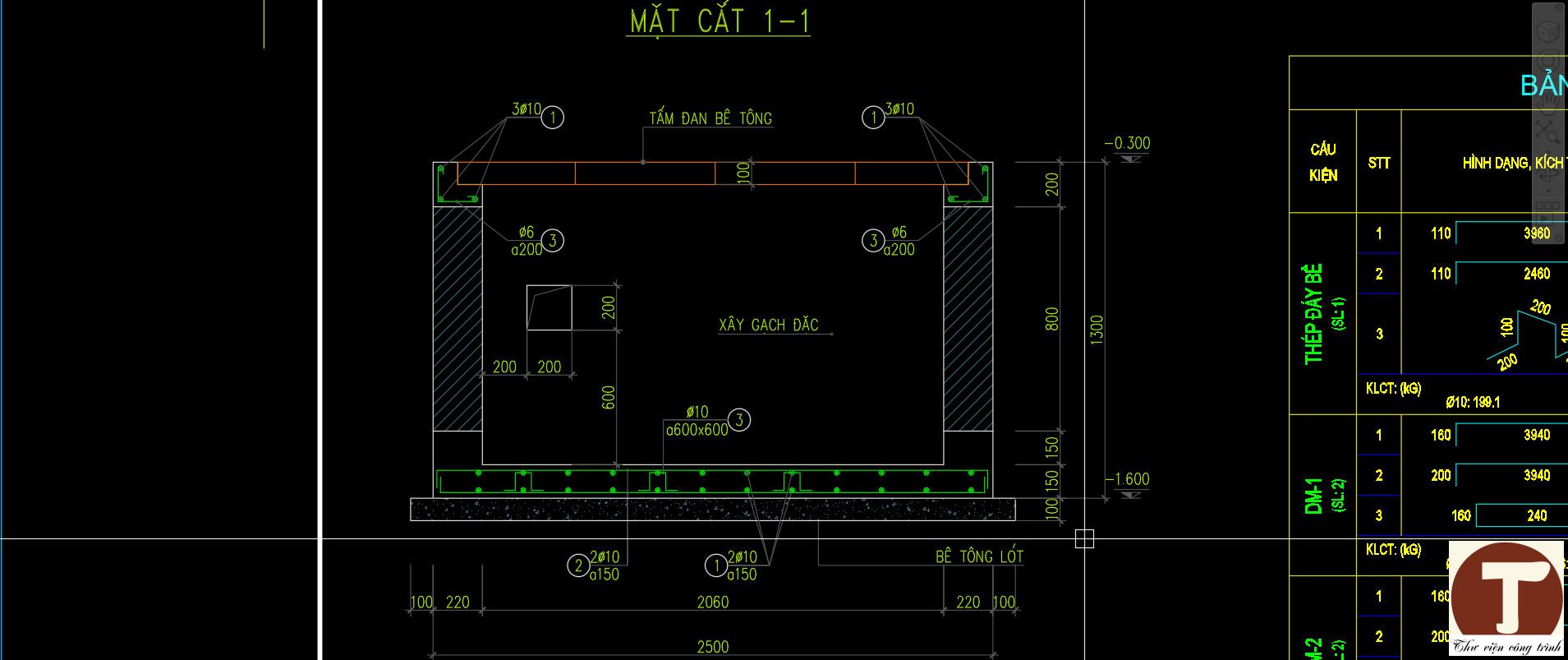

• Mặt cắt chi tiết 1-1: Mô tả cao độ hố móng (-1.600m), cốt nền và vị trí tường ngăn giữa các ngăn bể.

• Chi tiết dầm và tấm đan: Các dầm DM sử dụng thép chủ 2\Phi16 lớp trên và 2\Phi16 lớp dưới, đảm bảo khả năng chịu tải trọng lớn nếu bể đặt dưới nền gara hoặc sân.

• Bảng thống kê cốt thép: Liệt kê đầy đủ đường kính, chiều dài và trọng lượng thép (thép $\Phi6, \Phi10, \Phi16$), giúp bạn dự toán vật tư chính xác, tránh lãng phí.

3. Hướng dẫn thi công và chống thấm (Ghi chú kỹ thuật)

• Vật liệu: Bê tông mác M250 (B20). Trước khi xây tường phải ngâm kỹ gạch trong nước và mạch vữa phải no đầy.

• Chống thấm: Mặt trong thành bể trát lớp vữa xi măng dày 15mm. Sau khi vữa khô, quét đáy và thành bể bằng xi măng nguyên chất 2 nước.

• Thử nghiệm: Sau khi bể khô, cần ngâm nước 10 ngày trước khi đưa vào sử dụng chính thức.

4. Lợi ích khi sở hữu bộ bản vẽ này

• Dự toán chính xác: Nhờ bảng thống kê cốt thép chi tiết, bạn biết chính xác khối lượng thép cần mua.

• Đảm bảo kỹ thuật: Tránh tình trạng bể bị nứt, rò rỉ nước thải gây ô nhiễm nguồn nước ngầm và ảnh hưởng móng công trình xung quanh.

• Tiết kiệm thời gian: File AutoCAD có sẵn, chỉ cần chỉnh sửa cao độ hoặc vị trí ống thoát phù hợp với mặt bằng thực tế.

• Tính ứng dụng cao: Phù hợp cho các nhà ở diện tích lớn hoặc công trình công cộng như Showroom (mẫu vẽ áp dụng cho Showroom Ford Mỹ Đình).

Sở hữu ngay bản vẽ hỗ trợ đắc lực cho công việc của bạn!
