Bản vẽ AutoCAD kết cấu Bể nước máy bơm – 2x2x1.5m

Bản vẽ AutoCAD kết cấu Bể nước máy bơm – 2x2x1.5m

Trong các hệ thống hạ tầng kỹ thuật hiện đại, bể nước máy bơm đóng vai trò bảo vệ thiết bị bơm và lưu trữ nguồn nước điều phối cục bộ. Bộ hồ sơ Bản vẽ AutoCAD bể nước máy bơm kích thước 2x2x1.5m cung cấp giải pháp thiết kế bền vững, đảm bảo an toàn tuyệt đối cho thiết bị bên trong và chống thấm hiệu quả cho công trình.

1. Thông số kích thước và Đặc điểm công trình

• Kích thước phủ bì: 2000mm x 2000mm.

• Kích thước thông thủy: 1560mm x 1560mm.

• Chiều sâu thông thủy: 1050mm.

• Chiều cao tổng thể: 1500mm (tính từ cao độ -1.600 đến nền hoàn thiện -0.100).

• Kết cấu: Bê tông cốt thép toàn khối kết hợp tường xây gạch đặc dày 220mm đảm bảo tính chịu lực và độ bền cao.

2. Nội dung chi tiết được đề cập trong bản vẽ

Hồ sơ được trình bày khoa học với các hạng mục kỹ thuật chính xác:

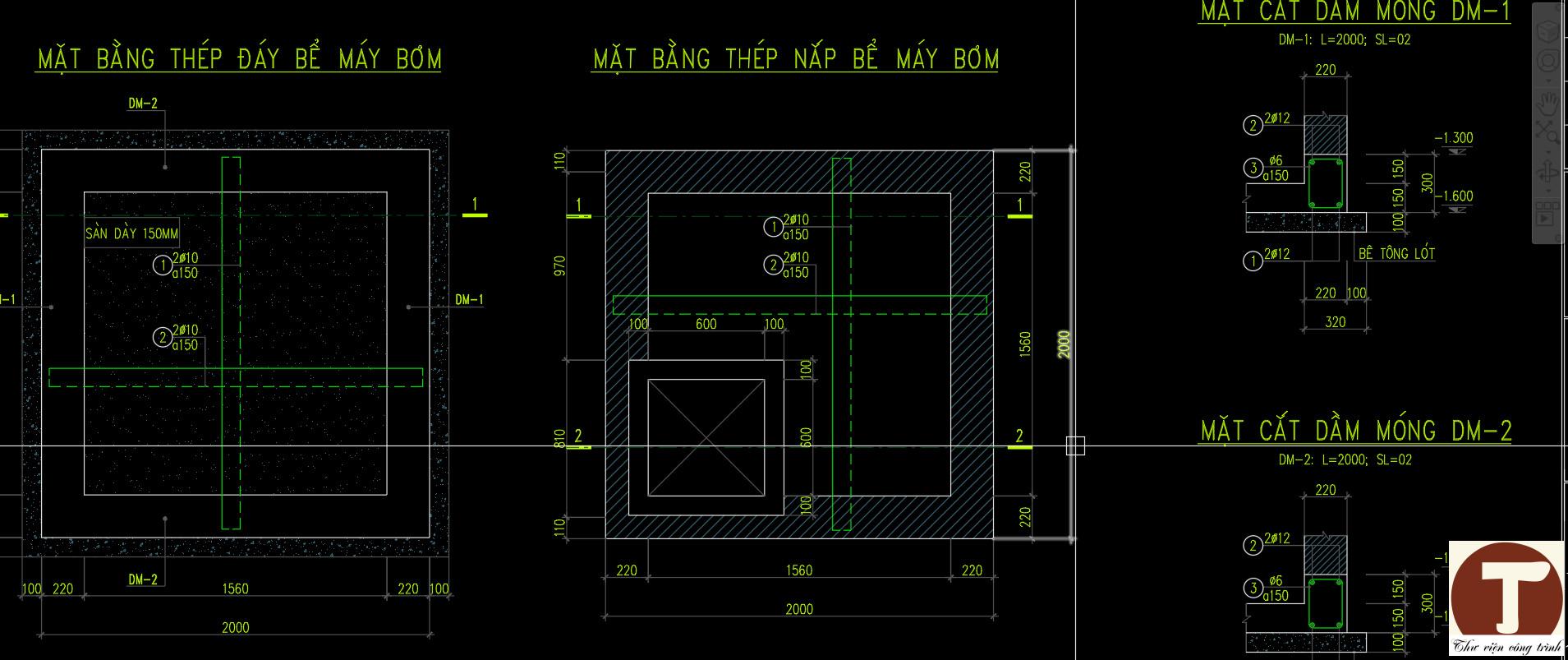

• Mặt bằng thép đáy bể: Sàn đáy dày 150mm, sử dụng lưới thép $\Phi 10 a150$ cho cả hai lớp giúp chịu áp lực nước từ bên trong và áp lực đất từ bên ngoài.

• Mặt bằng nắp bể & Dầm móng: Thiết kế hệ dầm móng DM-1, DM-2 kích thước 220x300mm bao quanh để đỡ hệ nắp bể. Nắp bể được thiết kế có lỗ thăm kích thước 600x600mm để lắp đặt và bảo trì máy bơm.

• Mặt cắt kỹ thuật (Mặt cắt 1-1 & 2-2): Mô tả chi tiết cao độ đặt bể, lớp bê tông lót B7.5 (M100) dày 100mm, và cấu tạo các lớp vật liệu thành bể.

• Chi tiết nắp bể rời: Bản vẽ chi tiết tấm đan nắp bể dày 80mm sử dụng thép $\Phi 8 a200$ và thép móc cẩu $\Phi 10$ để dễ dàng di chuyển khi cần thiết.

• Biện pháp chống thấm: Ghi chú kỹ thuật yêu cầu trát vữa xi măng dày 15mm mặt trong bể, sau đó quét 2 lớp xi măng nguyên chất để đảm bảo chống thấm tuyệt đối.

3. Lợi ích khi sở hữu bộ bản vẽ này

• Thi công chuẩn xác: Các thông số kỹ thuật về mác bê tông (B20/M250) và quy cách thép ($Rs = 225$ đến $365$ MPa) được tính toán kỹ lưỡng bởi các kỹ sư giàu kinh nghiệm.

• Tiết kiệm thời gian: File AutoCAD thiết kế sẵn, giúp bạn dễ dàng bóc tách khối lượng và triển khai xây dựng ngay lập tức tại hiện trường.

• Độ tin cậy cao: Bản vẽ đã được kiểm duyệt và áp dụng thực tế cho các dự án Showroom, tòa nhà lớn, mang lại sự an tâm về kết cấu bền vững.

• Tùy biến linh hoạt: Bạn có thể dễ dàng thay đổi vị trí lỗ thăm hoặc điều chỉnh cao độ 1.5m để phù hợp với cao độ thực tế của mặt bằng dự án.
