1. Đặc điểm công trình

• Loại công trình: Cống hộp thoát nước ngang đường.

• Giải pháp thiết kế: Cống hộp đổ tại chỗ (thân cống và tường cánh).

• Tải trọng thiết kế: H30 – XB80.

• Chế độ chảy: Không áp, Lưu lượng $Q= 14.67 m^3/s$.

• Ghi chú: Cống được thiết kế để thay thế cống cũ có kết cấu yếu ($L=3.8m$).

2. Kích thước và Vật liệu chính

• Kích thước lòng cống: $3m \times 3m$ (Rộng $\times$ Cao).

• Vật liệu chính (Bê tông):

  • Thân cống: Bê tông 300# (Tương đương mác B22.5 hoặc f’c $\approx 30MPa$ theo tiêu chuẩn cũ).

  • Tường cánh: Bê tông 250#.

  • Sân cống: Bê tông 200#.

  • Gia cố thượng/hạ lưu: Bê tông 150#.

  • Lót móng cống: Bê tông 100#.

• Vật liệu móng: Đá dăm (móng cống), Cát (đệm móng cống).

• Ghi chú kích thước: Kích thước bản vẽ ghi bằng cm, cao độ ghi bằng m.

3. Nội dung File và Biện pháp thi công

• Định dạng file: File Autocad (.dwg).

• Nội dung chính bao gồm:

  • Bản vẽ bố trí chung.

  • Thiết kế chi tiết (thân cống, tường cánh, sân cống).

  • Bố trí cốt thép chi tiết.

  • Bảng tổng hợp khối lượng công trình (kèm theo).

  • Thuyết minh tóm tắt file.

• Biện pháp thi công: Thi công đồng bộ với nền đường.

4. Tóm tắt thuyết minh file:

Thuyết Minh
1. Hiện trạng:

+ Cống cũ L=3.8m. kết cấu yếu.
2. Giải pháp thiết kế:

+ Thiết kế cống hộp (3×3), tải trọng H30 – XB80, thân cống và tường cánh thi công đổ tại chỗ.

+ Lưu lượng Q= 14.67m3/s, chế độ chảy không áp.

+ Bê tông 300#: Thân cống

+ Bê tông 250#: Tường cánh

+ Bê tông 200#: Sân cống

+ Bê tông 150#: Gia cố thượng hạ lưu.

+ Bê tông 100#: Lót móng cống.

+ Đá dăm: Móng cống.

+ Cát: đệm móng cống.

+ Trong quá trình thi công có gì sai khác với bản vẽ thì báo với tư vấn thiết kế để phối hợp cùng giải quyết
3. Biện pháp thi công: Thi công đồng bộ với nền đường Ghi chú:

+ Kích thước bản vẽ ghi cm, cao độ ghi m

+ Phần đất đắp, đất đào trên mặt đất thiên nhiên đã được tính vào phần đường

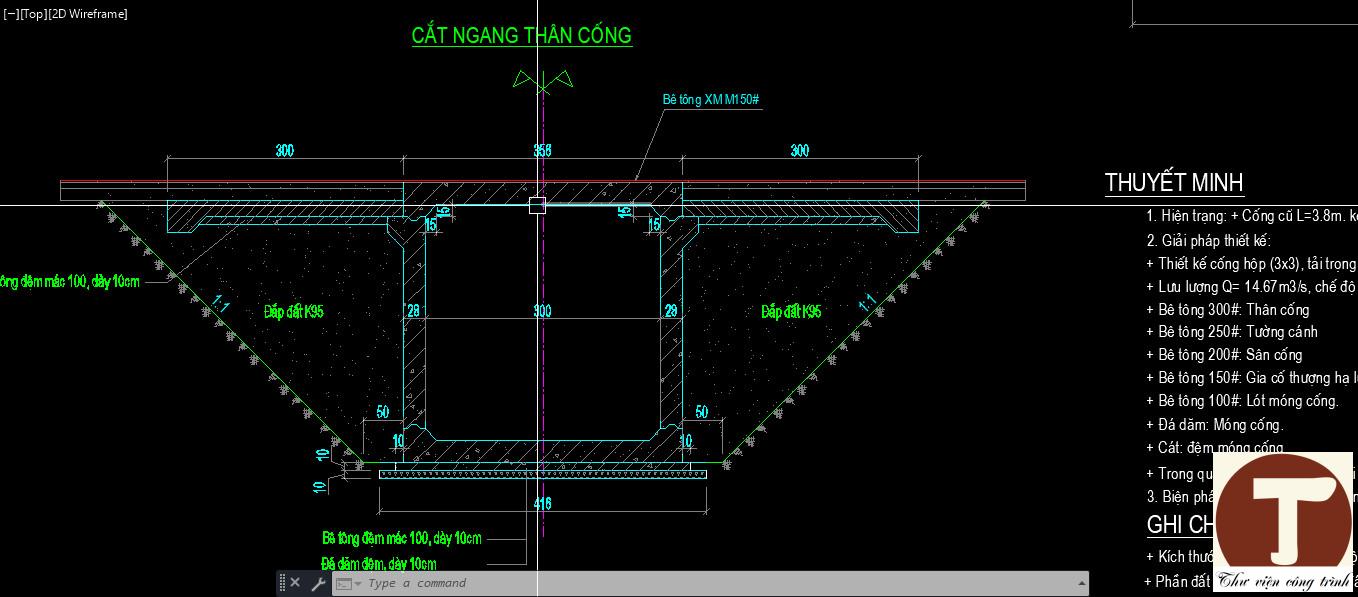

Một số hình ảnh file

Mình không thể up hết các ảnh chi tiết công trình, các bạn tải về xem chi tiết nhé.

File rất thích hợp cho các bạn tham khảo thiết kế công trình tương tự hoặc sử dụng để làm các đồ án.
