BẢN VẼ CAD THIẾT KẾ CỘT ĐIỆN BẰNG THÉP 7M9

BẢN VẼ CAD THIẾT KẾ CỘT ĐIỆN BẰNG THÉP 7M9

Bạn đang tìm kiếm một bộ hồ sơ thiết kế mẫu về kết cấu tháp thép, cột điện bằng thép hình dạng rời đoạn phục vụ cho các dự án truyền tải, chiếu sáng hoặc trạm biến áp có khả năng chịu lực cao?

Thuviencongtrinh.com chia sẻ trọn bộ hồ sơ bản vẽ thiết kế kỹ thuật thi công Cột điện bằng thép 7m9 (ký hiệu cấu kiện: 7M9-300), bao gồm đầy đủ hệ thống cấu trúc thân tháp 2 phân đoạn liên kết bu lông vững chắc. Với tổng chiều cao thân tháp kết cấu sau khi lắp ghép là 7925mm (7.92m), đây là bộ tư liệu chuẩn hóa cực kỳ giá trị cho các kỹ sư cơ khí chế tạo, kỹ sư kết cấu thép và các đơn vị thầu cơ điện tham khảo triển khai thực tế.

1. Thông Số Tổng Quan Dự Án Từ Khung Tên Bản Vẽ

• Tên hạng mục: Cột điện bằng thép rời đoạn cao 7m9 (Cột sắt 7M9-300).

• Đặc điểm kiến trúc: Thiết kế dạng tháp thép không gian bốn cạnh thu hình chóp, chia làm các đoạn tháp rời kết nối với nhau bằng bản mã cường độ cao. Cấu trúc rời đoạn này giúp tối ưu hóa khả năng vận chuyển, bốc xếp, lắp dựng tại các địa hình đồi núi, ngõ hẻm phức tạp và tăng cường độ cứng tổng thể chống vặn xoắn.

• Tổng khối lượng thép kết cấu: Khối lượng tổng cộng chưa kể mạ kẽm nhúng nóng là 737.86 kg (khối lượng trong ngoặc dự phòng là 739.36 kg).

2. Chi Tiết Các Hạng Mục Kết Cấu Trong Bản Vẽ CAD

Hồ sơ bản vẽ được thực hiện vô cùng chi tiết, bóc tách riêng biệt cấu tạo từng phân đoạn thân cột và hệ chi tiết chân đế móng:

Mặt Đứng Tổng Thể Và Phân Đoạn Thân Cột

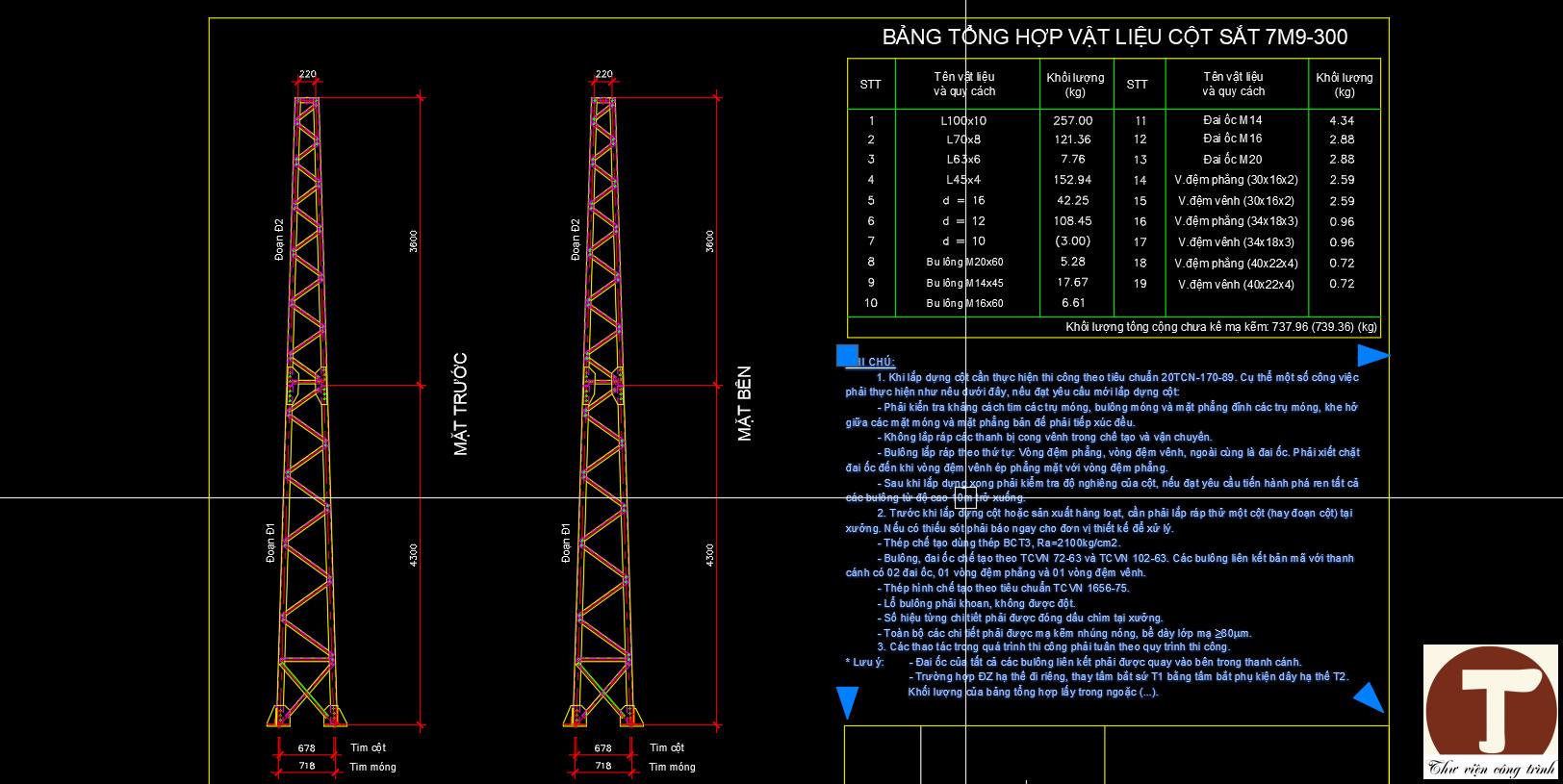

• Mặt trước và mặt bên: Thể hiện rõ hình dáng tháp thép hình chóp với kích thước tim móng đáy rộng 718x718mm (tim cột rộng 678x678mm) và thu nhỏ dần về đỉnh tháp với kích thước đỉnh là 220x220mm.

• Phân chia đoạn kết cấu:

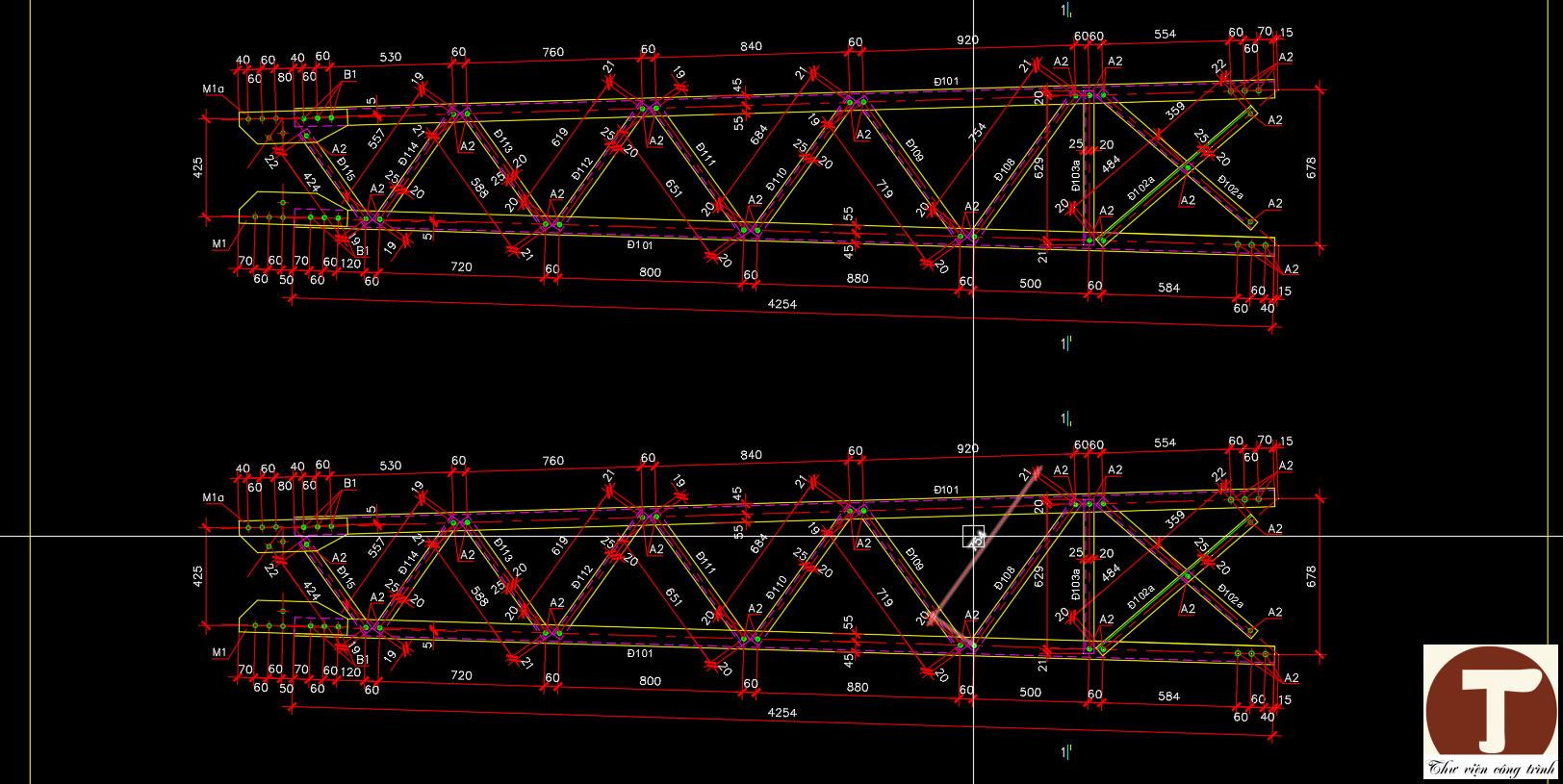

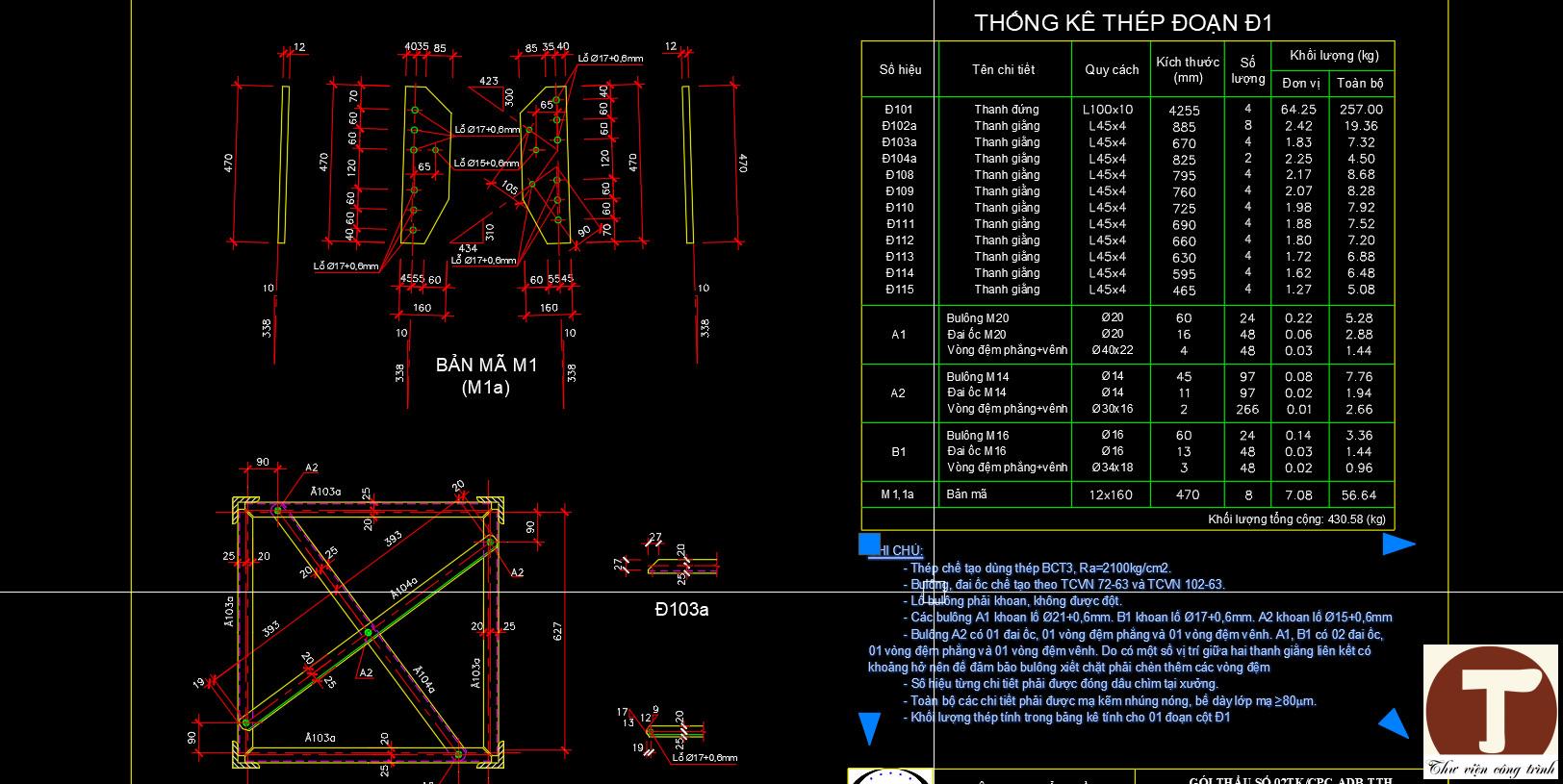

  • Đoạn D1 (Đoạn dưới đáy): Chiều dài đoạn là 4300mm (4.3m). Sử dụng hệ thanh đứng chủ bằng thép góc lớn L100x10 kết hợp hệ thanh giằng chéo bằng thép góc L45x4.

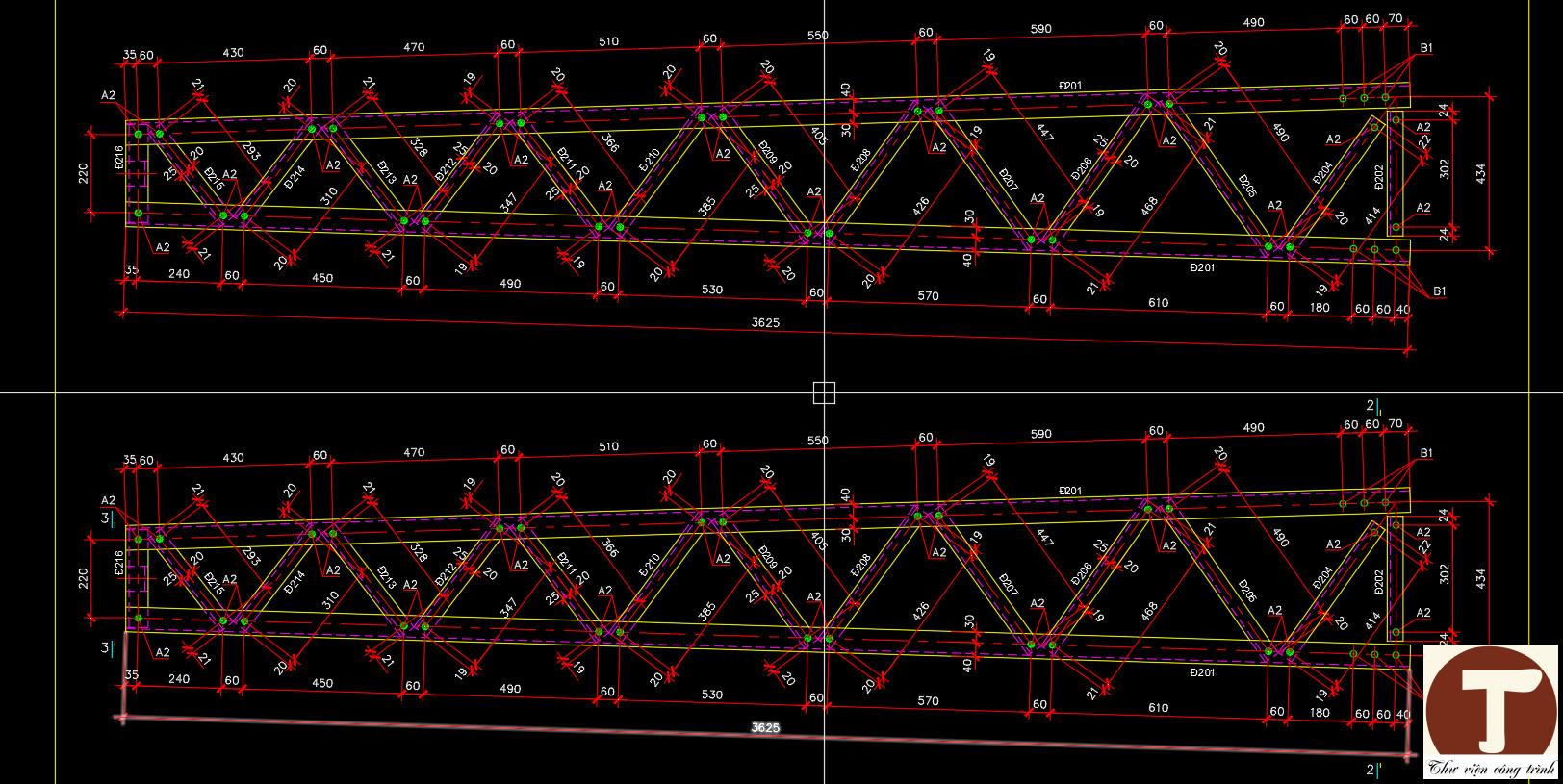

  • Đoạn D2 (Đoạn trên đỉnh): Chiều dài đoạn là 3625mm (3.62m). Sử dụng hệ thanh đứng chủ thép góc L70x8 kết hợp hệ thanh giằng chéo L45x4 và L63x6.

Chi Tiết Bản Mã Chân Cột Và Đầu Mối Liên Kết

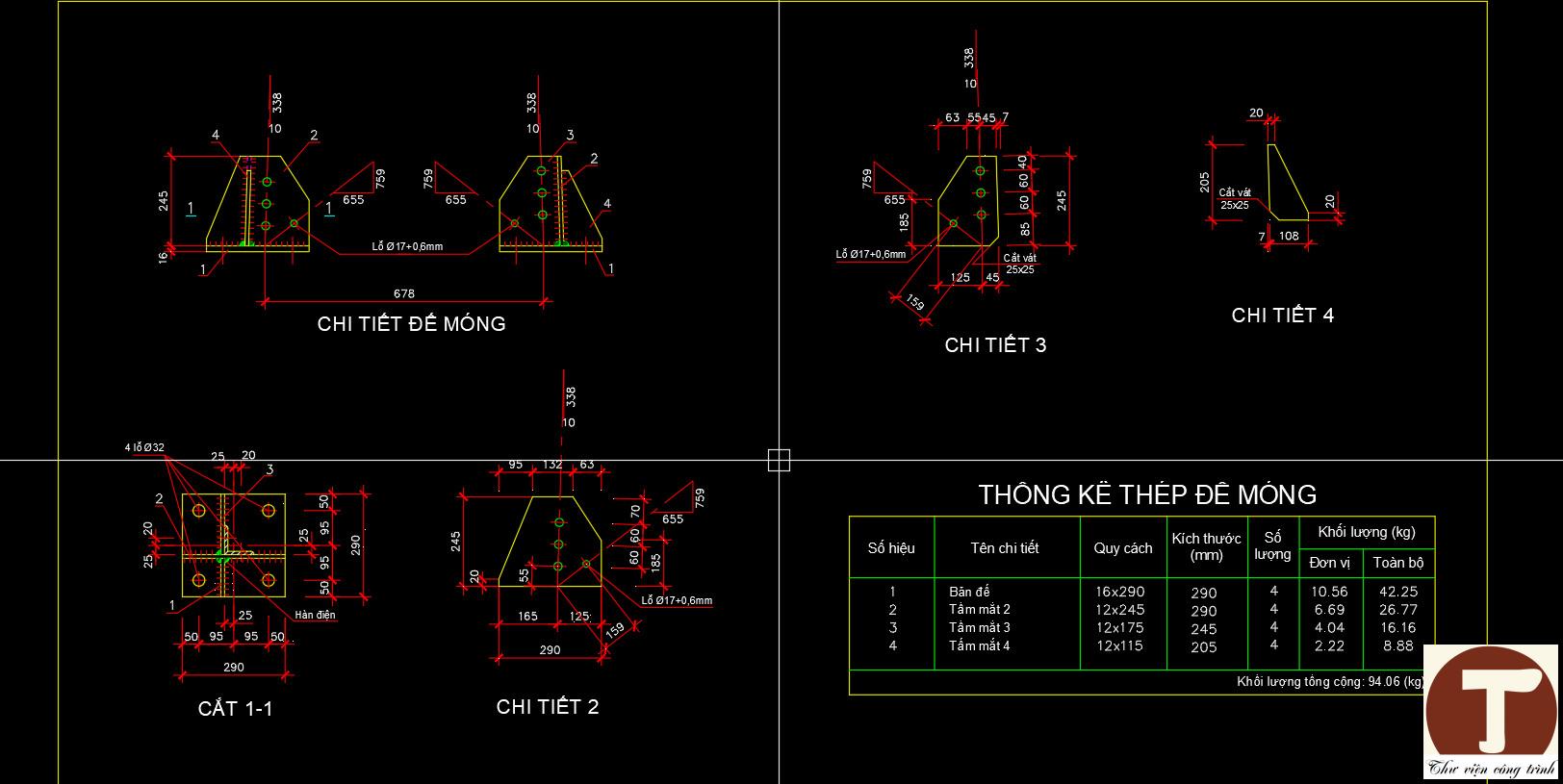

• Chi tiết đế móng (Bản mã chân cột): Bản vẽ thể hiện hệ thống bản đáy dày 16mm kích thước vuông 290x290mm, kết hợp các tấm mã mắt 2, mắt 3, mắt 4 sườn tăng cứng dày 12mm bao quanh lõi thép chủ (sử dụng lỗ bu lông đường kính phi 17+0.6mm). Tổng khối lượng thép phần đế móng đạt 94.06 kg.

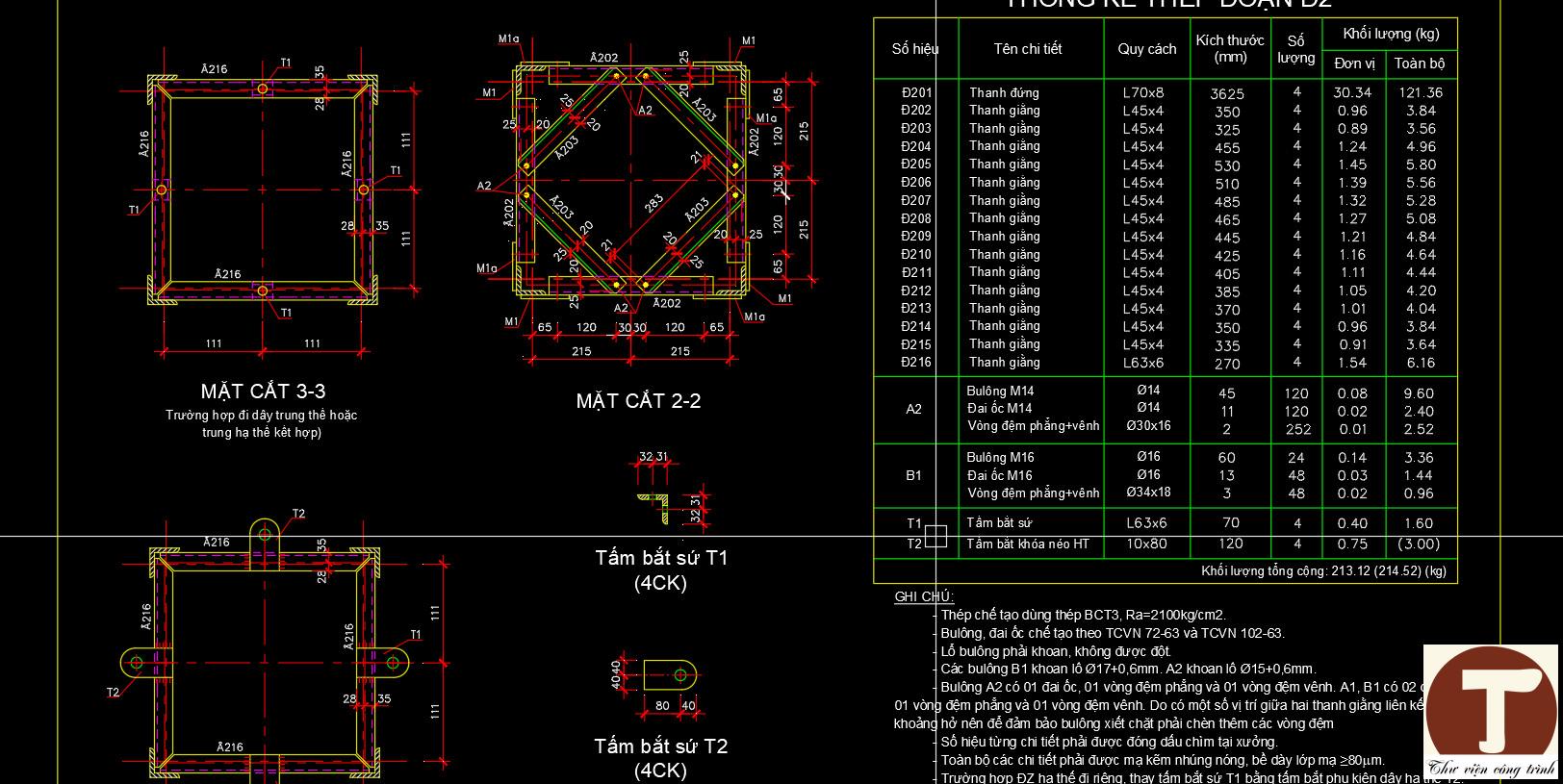

• Mặt cắt 2-2 và Mặt cắt 3-3: Chi tiết cấu tạo liên kết ngang giữa hai đoạn cột, thể hiện rõ hệ thanh giằng. Đặc biệt bản vẽ thiết kế sẵn hệ Tấm bắt sứ T1 (thép góc L63x6) và Tấm bắt khóa néo HT T2 (thép tấm 10×80) phục vụ cho trường hợp đi dây đường dây trung hạ thế kết hợp.

3. Bảng Tổng Hợp Khối Lượng Vật Liệu Chi Tiết

Hồ sơ đi kèm bảng thống kê vật tư chính xác phục vụ bốc tách dự toán nhanh chóng:

• Thép góc L100x10: Khối lượng 257.00 kg

• Thép góc L70x8: Khối lượng 121.36 kg

• Thép góc L63x6: Khối lượng 7.76 kg

• Thép góc L45x4: Khối lượng 152.94 kg

• Thép tấm bản mã d=16mm: Khối lượng 42.25 kg

• Thép tấm bản mã d=12mm: Khối lượng 108.45 kg

• Hệ bu lông liên kết cường độ cao (M20x60, M14x45, M16x60) cùng đầy đủ đai ốc, vòng đệm phẳng, vòng đệm vênh chống tự tháo.

4. Yêu Cầu Kỹ Thuật Chế Tạo Và Lắp Dựng (Ghi Chú Bản Vẽ)

• Vật liệu: Thép chế tạo cột sử dụng mác thép tương đương CT3 (Ra = 2100 kg/cm2). Bu lông và đai ốc chế tạo theo tiêu chuẩn TCVN 72-63 và TCVN 102-63.

• Chống ăn mòn: Toàn bộ các chi tiết thép sau khi gia công cắt, khoan lỗ (lỗ bu lông bắt buộc phải khoan, không được đốt nhiệt) phải được đóng dấu chìm ký hiệu từng chi tiết tại xưởng, sau đó tiến hành Mạ kẽm nhúng nóng với chiều dày lớp mạ tối thiểu đạt từ 80 micromet trở lên để đảm bảo tuổi thọ công trình ngoài trời.

• Lắp dựng: Khi lắp dựng cột cần thực hiện nghiêm túc theo tiêu chuẩn 20TCN-170-89. Kiểm tra kỹ khoảng cách tim các trụ móng, bu lông móng và độ phẳng của bề mặt đài móng, khe hở giữa các mặt móng và mặt phẳng bản đế phải tiếp xúc đều. Sau khi lắp dựng xong phải kiểm tra độ nghiêng của cột, nếu đạt yêu cầu tiến hành phá ren tất cả các bu lông từ độ cao 10 mét trở xuống để chống mất trộm.

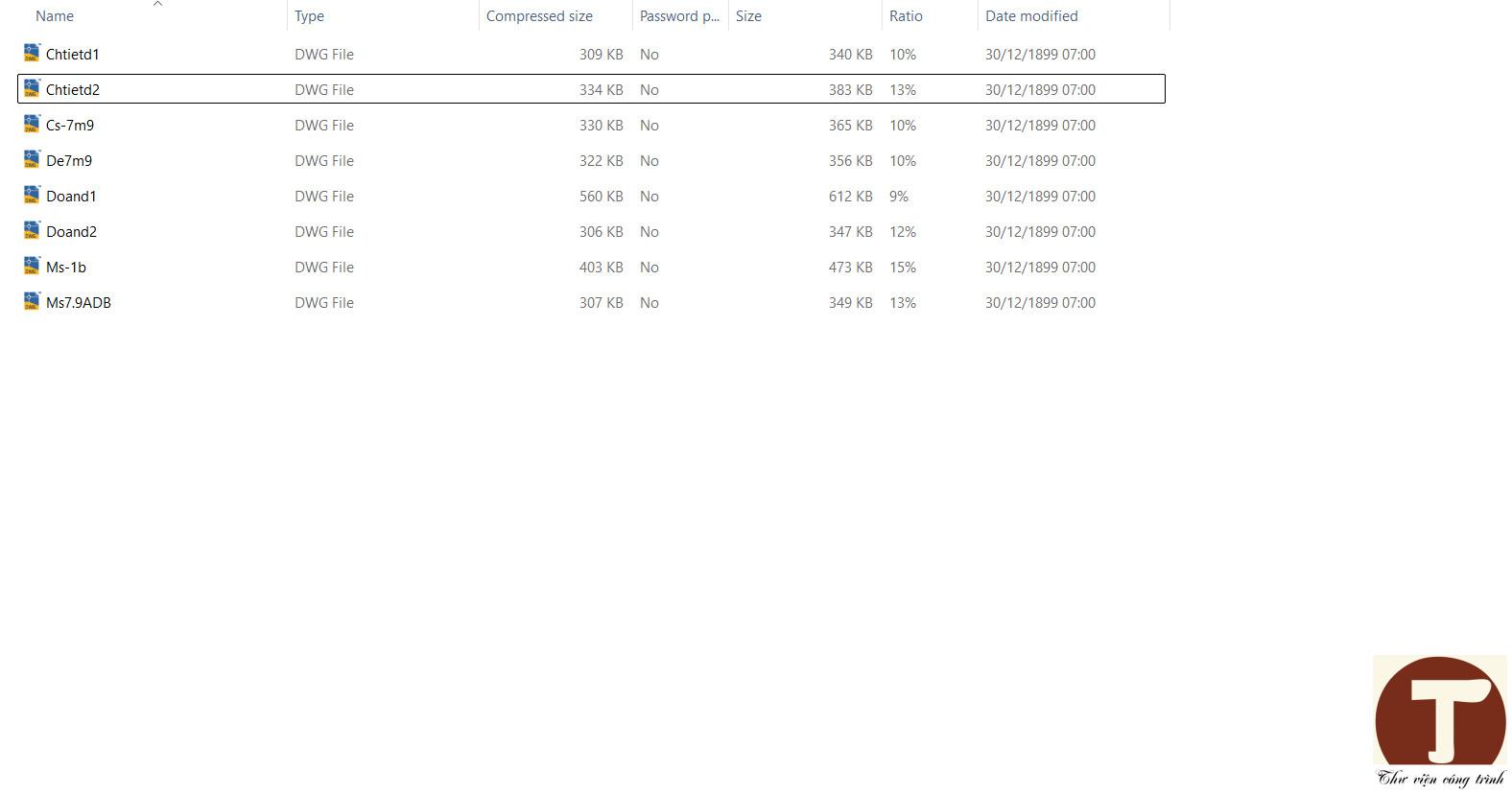

5. Danh Mục Các File Bản Vẽ Có Trong Bộ Hồ Sơ (Định Dạng DWG)

Bộ tài liệu được đóng gói đầy đủ bao gồm các file Autocad gốc sạch, không lỗi font:

• Chtietd1.dwg: Bản vẽ chi tiết cấu tạo đoạn D1.

• Chtietd2.dwg: Bản vẽ chi tiết cấu tạo đoạn D2 và các tấm phụ kiện bắt sứ.

• Cs-7m9.dwg: Bản vẽ mặt đứng tổng thể mặt trước và mặt bên cột sát 7m9.

• De7m9.dwg: Bản vẽ chi tiết đế móng và các tấm mã sườn tăng cứng.

• Doand1.dwg & Doand2.dwg: Bản vẽ triển khai lắp ghép các thanh giằng đoạn 1 và đoạn 2.

• Ms-1b.dwg & Ms7.9ADB.dwg: Hồ sơ móng và sơ đồ bố trí tổng thể cấu kiện.

6. THÔNG TIN LIÊN HỆ & TẢI FILE GỐC

Bộ bản vẽ này là tài liệu tham khảo chất lượng, thực tế và đầy đủ dành cho các đơn vị tư vấn thiết kế, nhà thầu thi công hạ tầng, kỹ sư cơ điện M&E hoặc các bạn sinh viên làm đồ án tốt nghiệp.
