BẢN VẼ CAD THIẾT KẾ CỘT ĐIỆN BẰNG THÉP 7M2

BẢN VẼ CAD THIẾT KẾ CỘT ĐIỆN BẰNG THÉP 7M2

Bạn đang tìm kiếm một bộ hồ sơ thiết kế mẫu về kết cấu tháp thép, cột điện bằng thép hình dạng rời đoạn phục vụ cho các dự án truyền tải, chiếu sáng hoặc trạm biến áp có chiều cao trung bình?

Thuviencongtrinh.com chia sẻ trọn bộ hồ sơ bản vẽ thiết kế kỹ thuật thi công Cột điện bằng thép 7m2 (gồm 2 phân đoạn tháp liên kết bu lông vững chắc). Với tổng chiều cao thân tháp kết cấu sau khi lắp ghép là 7225mm (7.22m), đây là bộ tư liệu chuẩn hóa cực kỳ giá trị cho các kỹ sư cơ khí chế tạo, kỹ sư kết cấu thép và các đơn vị thầu cơ điện tham khảo triển khai thực tế.

1. Thông Số Tổng Quan Dự Án Từ Khung Tên Bản Vẽ

• Tên hạng mục: Cột điện bằng thép rời đoạn cao 7m2.

• Đặc điểm kiến trúc: Thiết kế dạng tháp thép không gian bốn cạnh thu hình chóp, chia làm các đoạn tháp rời kết nối với nhau bằng bản mã và hệ thống bu lông cường độ cao. Cấu trúc này giúp tối ưu hóa khả năng chịu lực uốn kéo, giảm trọng lượng bản thân và dễ dàng vận chuyển, lắp dựng tại các địa hình phức tạp.

• Tổng khối lượng thép kết cấu: Khối lượng tổng cộng chưa kể mạ kẽm nhúng nóng là 554.06 kg/cột.

2. Chi Tiết Các Hạng Mục Kết Cấu Trong Bản Vẽ CAD

Hồ sơ bản vẽ được thực hiện vô cùng chi tiết từ kết cấu chân đế móng cho đến chi tiết cấu tạo từng phân đoạn thân cột:

Mặt Đứng Tổng Thể Và Phân Đoạn Thân Cột

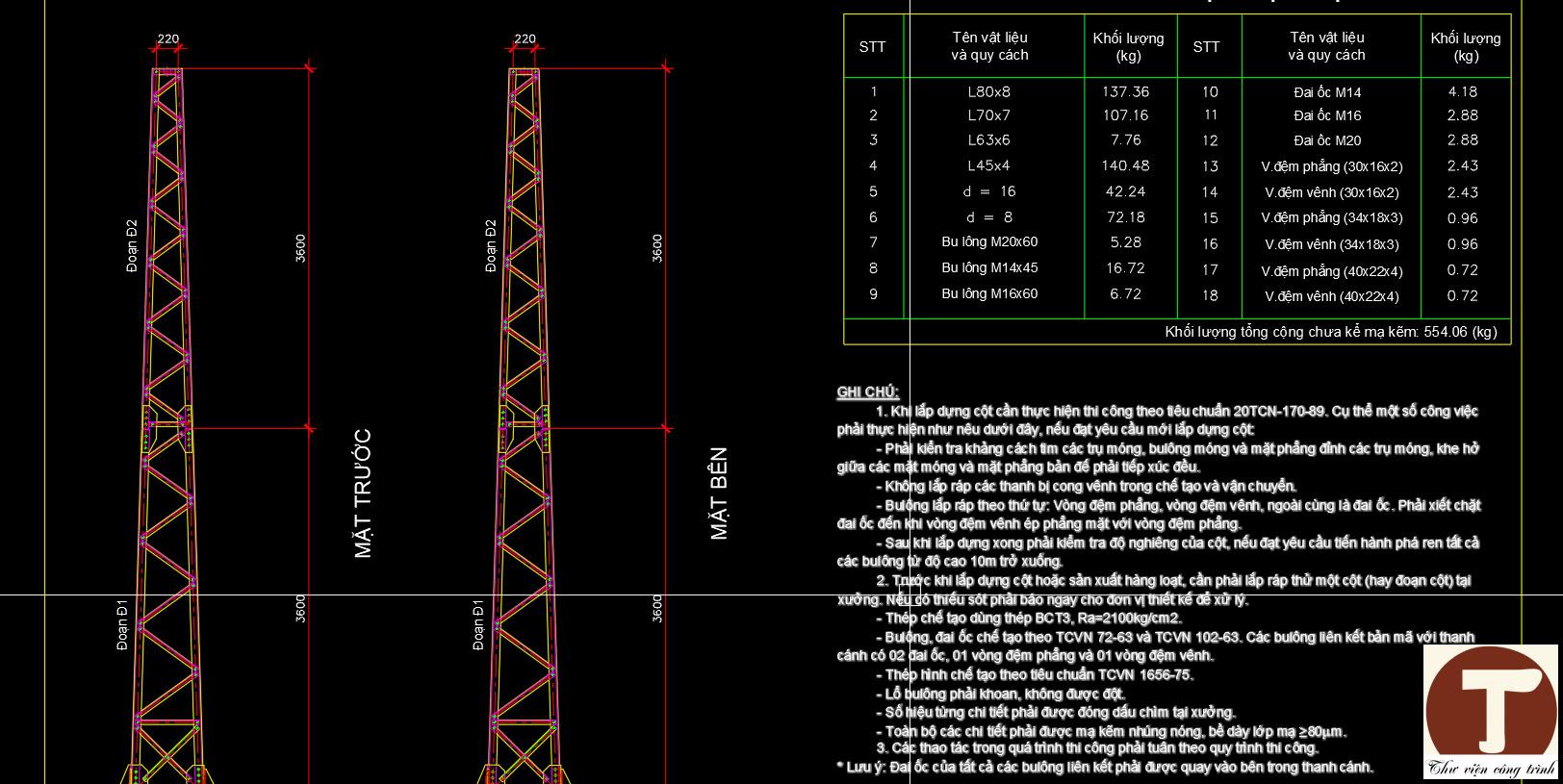

• Mặt trước và mặt bên: Thể hiện rõ hình dáng tháp thép hình chóp với kích thước đáy rộng 636x636mm (tim cột) và thu nhỏ dần về đỉnh tháp với kích thước đỉnh là 220x220mm.

• Phân chia đoạn kết cấu:

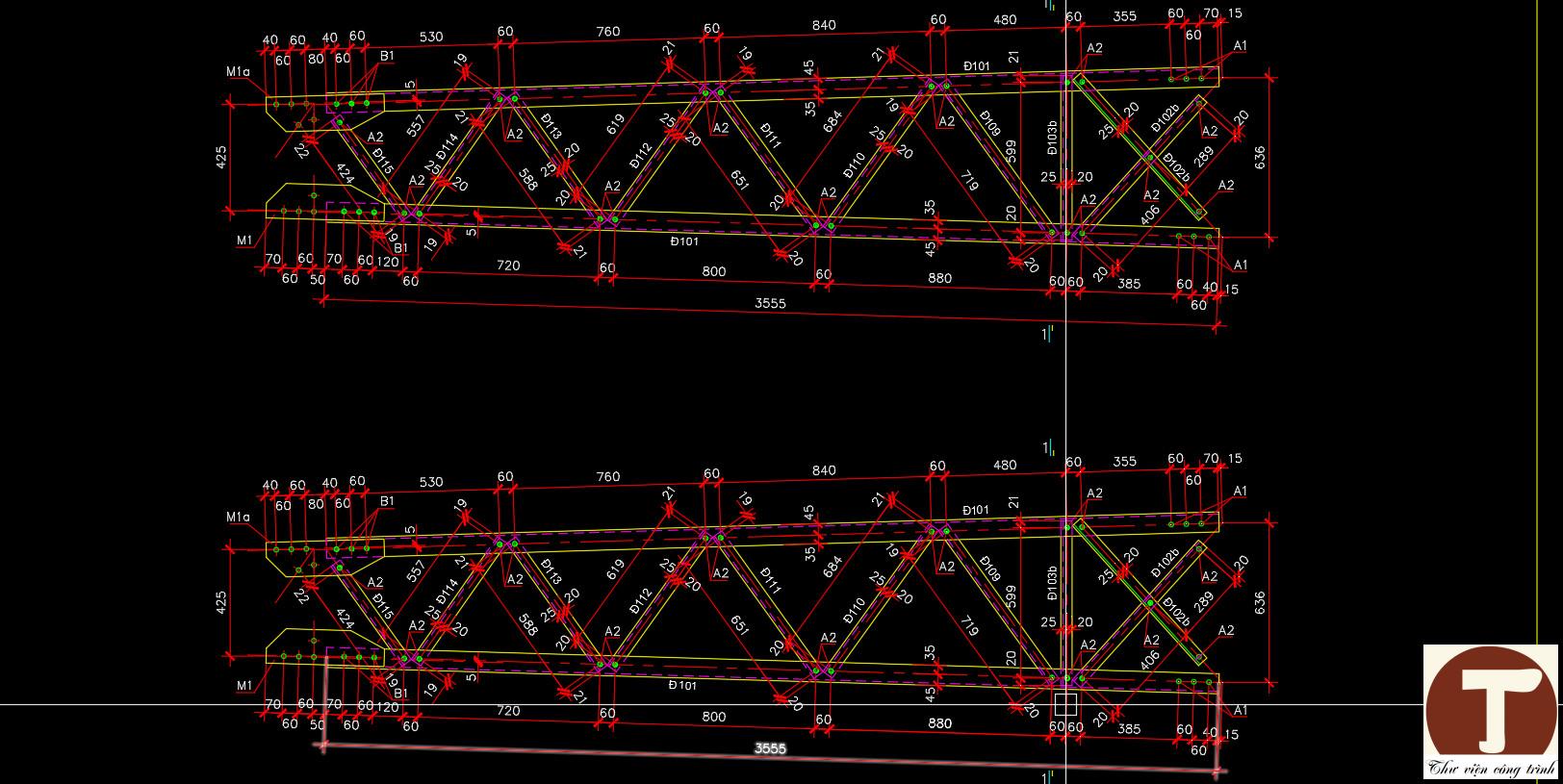

  • Đoạn D1 (Đoạn dưới đáy): Chiều dài đoạn là 3555mm (3.55m). Sử dụng hệ thanh đứng chủ thép góc lớn L80x8 kết hợp hệ thanh giằng chéo bằng thép góc L45x4.

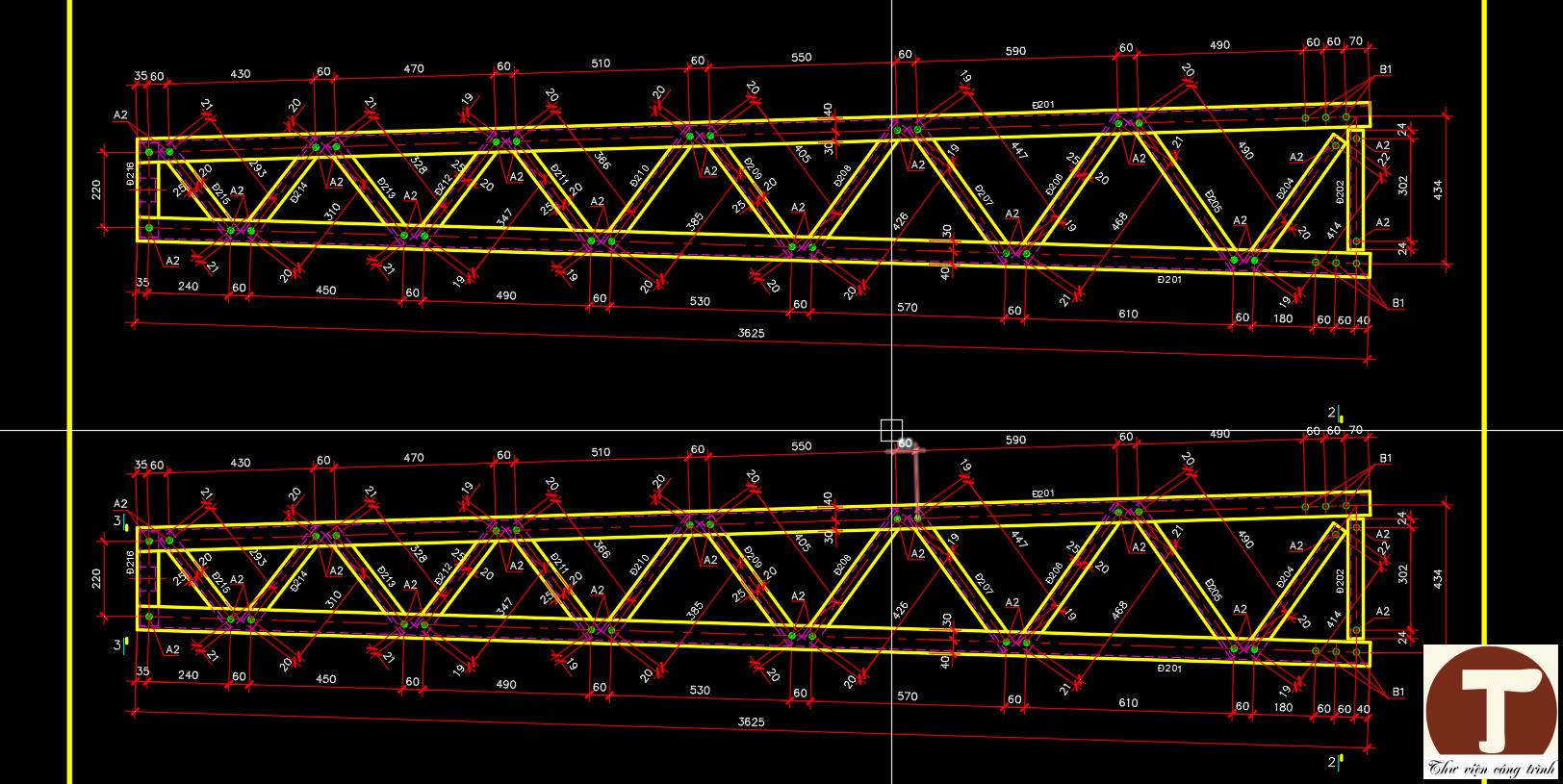

  • Đoạn D2 (Đoạn trên đỉnh): Chiều dài đoạn là 3625mm (3.62m). Sử dụng hệ thanh đứng chủ thép góc L70x7 kết hợp hệ thanh giằng chéo L45x4 và L63x6.

Chi Tiết Liên Kết Đầu Mối Và Bản Mã Chân Cột

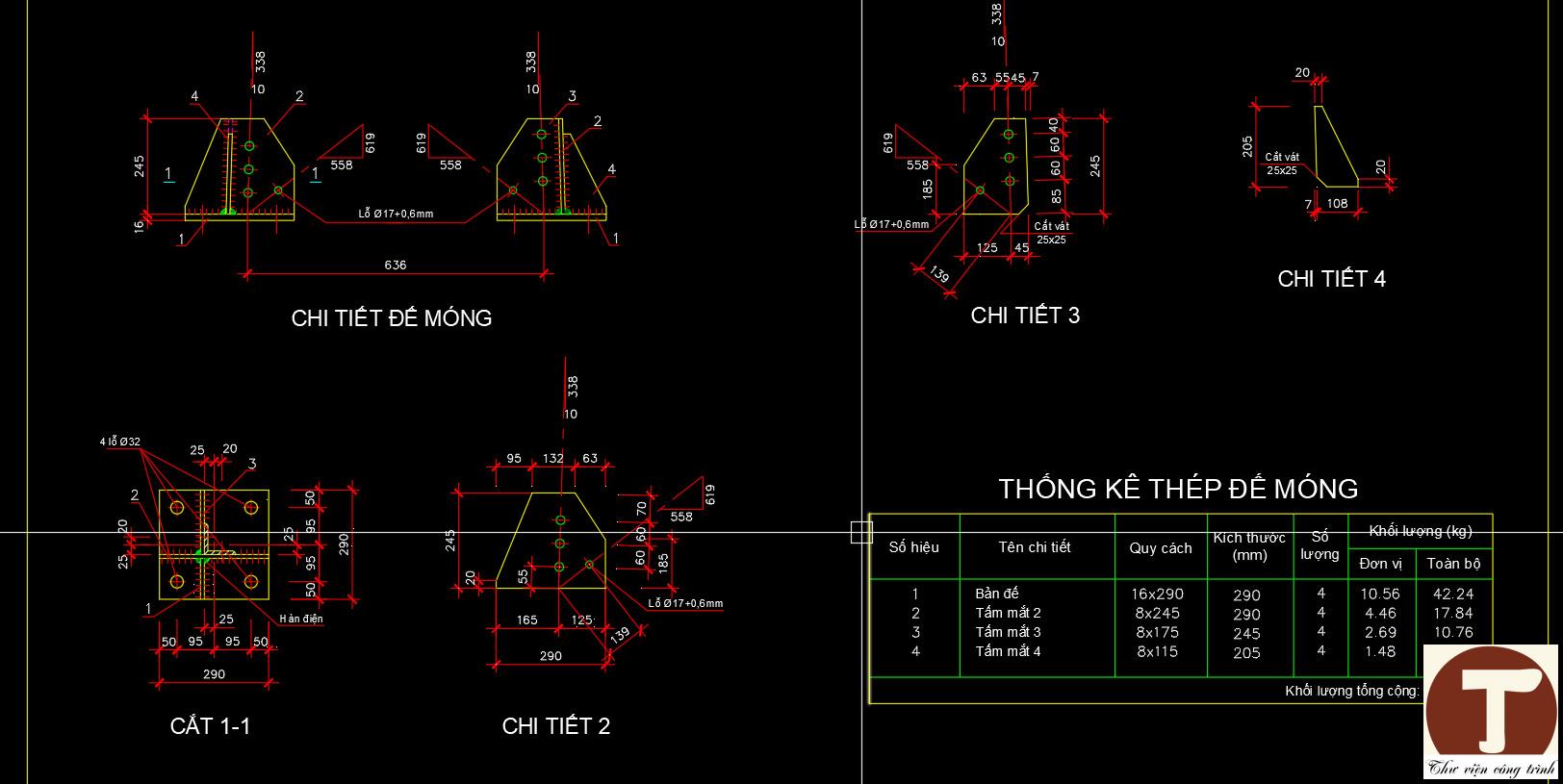

• Chi tiết đế móng (Bản mã chân cột): Bản vẽ thể hiện rất kỹ hệ thống bản đáy dày 16mm kích thước vuông 290x290mm, kết hợp các tấm mã sườn tăng cứng dày 8mm (chiều cao mã 245mm) bao quanh lõi thép chủ để truyền lực trực tiếp xuống hệ bu lông neo móng. Cột sử dụng lỗ bu lông đường kính phi 17+0.6mm.

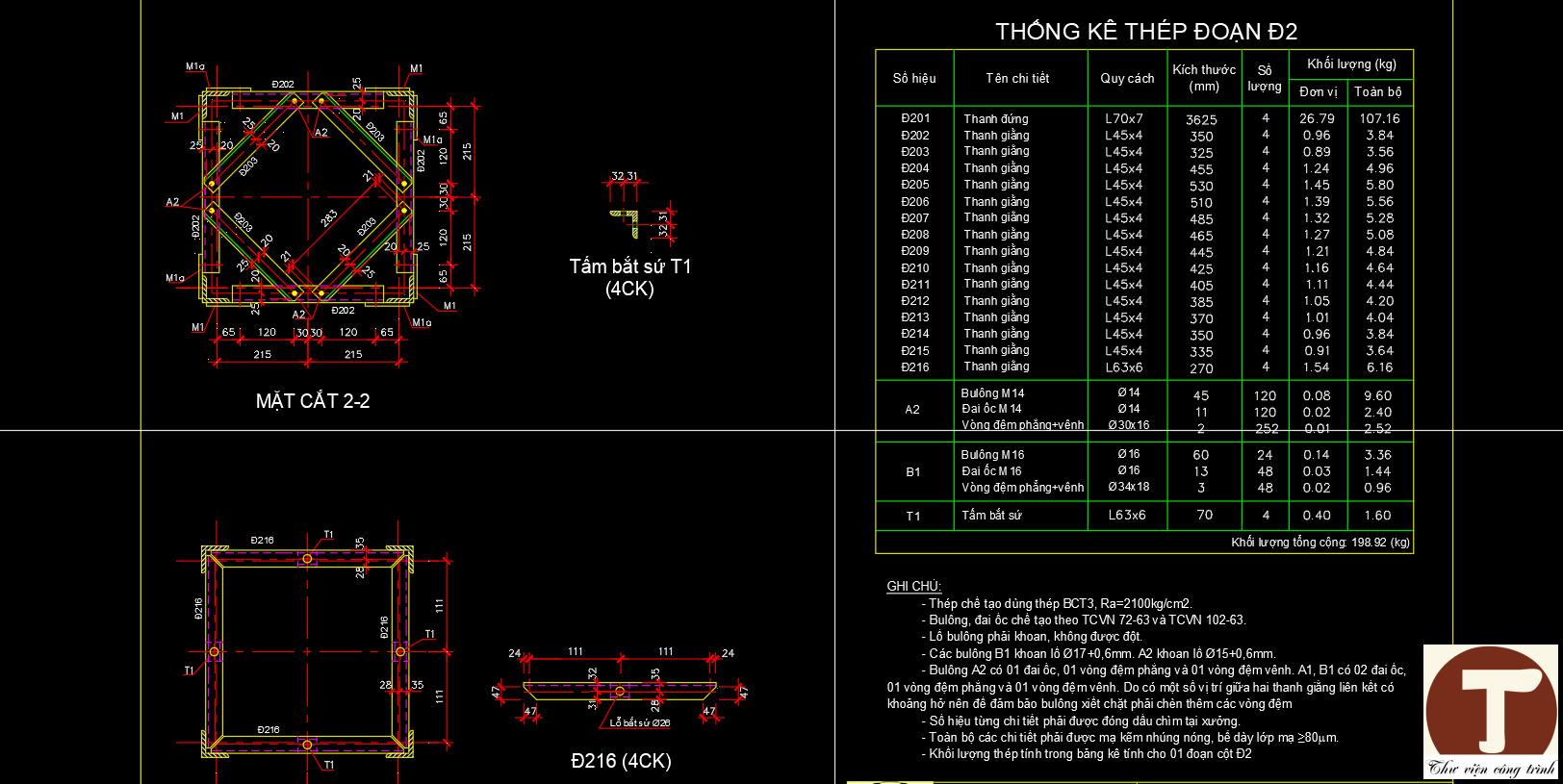

• Mặt cắt 2-2: Chi tiết cấu tạo liên kết ngang giữa hai đoạn cột, thể hiện rõ các thanh giằng đỉnh, giằng góc tăng độ cứng chống vặn xoắn cho thân tháp khi chịu tải trọng gió. Đặc biệt có bố trí thêm chi tiết tấm bắt sứ T1 (thép góc L63x6) tiện lợi cho việc kéo dây điện.

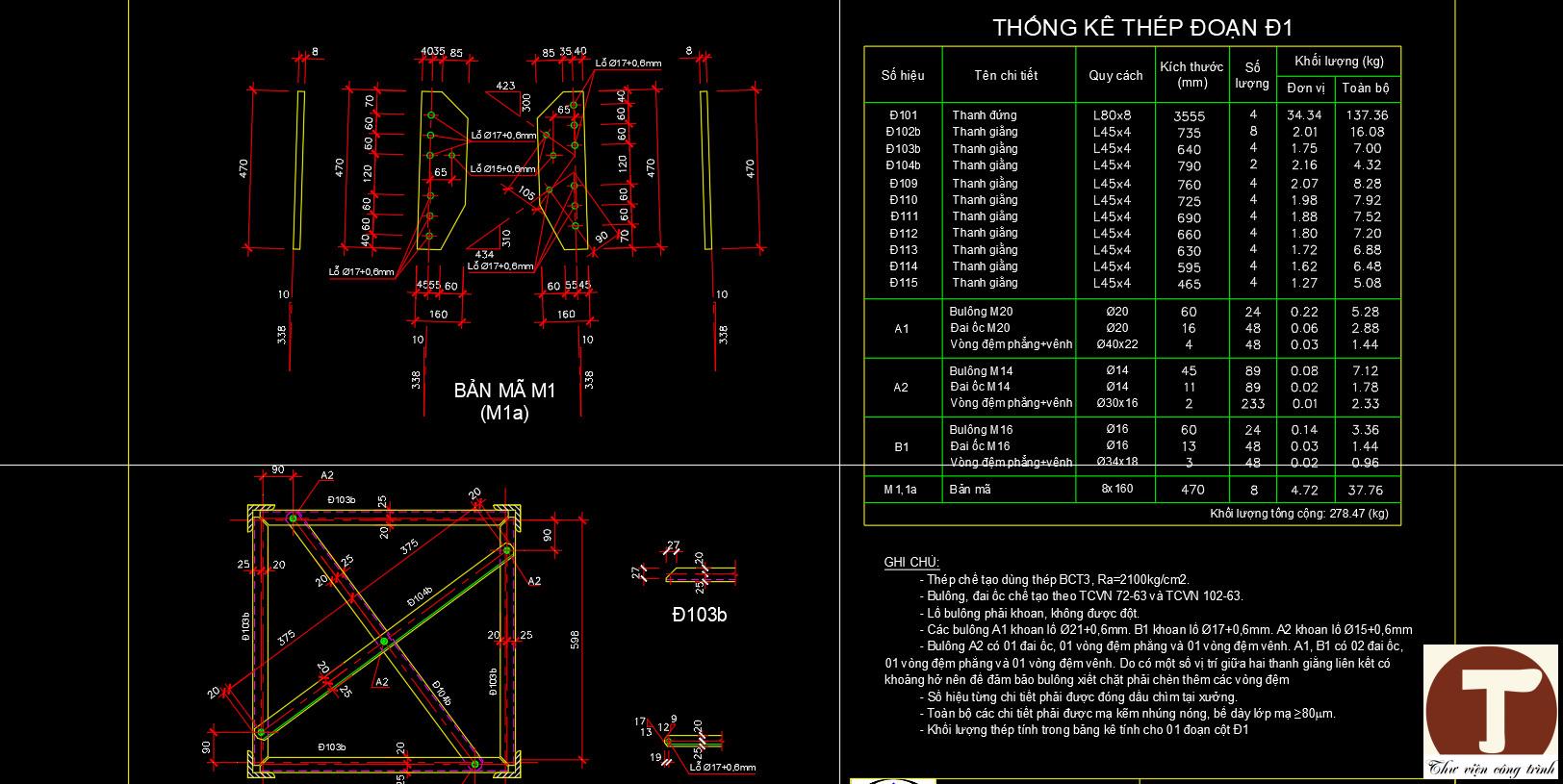

3. Bảng Tổng Hợp Khối Lượng Vật Liệu Chi Tiết

Hồ sơ đi kèm bảng thống kê vật tư chính xác phục vụ bốc tách dự toán nhanh chóng:

• Thép góc L80x8: Khối lượng 137.36 kg

• Thép góc L70x7: Khối lượng 107.16 kg

• Thép góc L63x6: Khối lượng 7.76 kg

• Thép góc L45x4: Khối lượng 140.48 kg

• Thép tấm bản mã dày 16mm: Khối lượng 42.24 kg

• Thép tấm bản mã dày 8mm: Khối lượng 72.28 kg

• Hệ bu lông liên kết (M20x60, M14x45, M16x60) cùng đầy đủ đai ốc, vòng đệm phẳng, vòng đệm vênh chống tự tháo.

4. Yêu Cầu Kỹ Thuật Chế Tạo Và Lắp Dựng (Ghi Chú Bản Vẽ)

• Vật liệu: Thép chế tạo cột sử dụng mác thép tương đương CT3 (Ra = 2100 kg/cm2). Bu lông và đai ốc chế tạo theo tiêu chuẩn TCVN 72-63 và TCVN 102-63.

• Chống ăn mòn: Toàn bộ các chi tiết thép sau khi gia công cắt, khoan lỗ (lỗ bu lông phải khoan, không được đột) phải được đóng dấu chìm ký hiệu từng chi tiết tại xưởng, sau đó tiến hành Mạ kẽm nhúng nóng với chiều dày lớp mạ tối thiểu đạt từ 80 micromet trở lên để đảm bảo tuổi thọ công trình ngoài trời.

• Lắp dựng: Khi lắp dựng cột cần thực hiện nghiêm túc theo tiêu chuẩn 20TCN-170-89. Kiểm tra khoảng cách tim các trụ móng, bu lông móng và độ phẳng bề mặt. Sau khi lắp dựng xong phải kiểm tra độ nghiêng của cột, nếu đạt yêu cầu tiến hành phá ren tất cả các bu lông từ độ cao 10 mét trở xuống để bảo vệ chống mất trộm.

5. THÔNG TIN LIÊN HỆ & TẢI FILE GỐC

Bộ bản vẽ này là tài liệu tham khảo chất lượng, thực tế và đầy đủ dành cho các đơn vị tư vấn thiết kế, nhà thầu thi công hạ tầng, kỹ sư cơ điện M&E hoặc các bạn sinh viên làm đồ án tốt nghiệp.
