BẢN VẼ CAD KẾT CẤU BỂ NƯỚC BTCT 500m³

Giá gốc là: ₫169.000.Giá hiện tại là: ₫99.000.

Our Score

FIle đã kiểm định, rất chất lượng

Cam kết giống 100% như ảnh mô tả

Hướng dẫn thanh toán mua file

SKU: 30334 Danh mục: Bản vẽ Khác Thẻ: bản vẽ cad bể chứa nước, bản vẽ kết cấu bể nước 500m3 chi tiết cấu tạo bể nước BTCT, bảng thống kê thép bể nước, kết cấu bể nước 31x7m dwg, mạch ngừng thi công bể nước Thương hiệu: KS Xây dựng

Mô tả

BẢN VẼ CAD KẾT CẤU BỂ NƯỚC BTCT 500m³

Bạn đang cần gấp một bộ hồ sơ thiết kế kết cấu Bể Nước ngầm dung tích lớn (khoảng 500m³) cho dự án cấp nước, PCCC hay công nghiệp? Bộ Bản Vẽ CAD Kết Cấu Bê Tông Cốt Thép Bể Nước này là giải pháp toàn diện, cung cấp đầy đủ chi tiết cốt thép, kích thước, và thống kê vật tư chính xác, giúp bạn triển khai thi công an toàn và hiệu quả.

I. Đặc Điểm và Kích Thước Chính Của Công Trình

Bản vẽ thể hiện chi tiết một bể chứa nước chữ nhật, được chia thành hai ngăn, với các thông số kỹ thuật tiêu chuẩn:

Đặc điểm	Mô tả Chi tiết
Kích thước Tổng thể	Chiều dài: 31.20 mét. Chiều rộng: 7.80 mét.
Chiều cao Bể	Chiều cao hữu ích (từ đáy đến nắp): 2.50 mét. (Cốt đáy: -2.90m, Cốt nắp/sàn: -0.40m, Đỉnh nắp: $\pm 0.00$ )
Dung tích	Khoảng 500 m³ (31.2m x 7.8m x 2.5m $\approx$ 608.4 m³ tổng, dung tích hữu ích phụ thuộc vào mức nước).
Cấu tạo	Bể được chia thành hai ngăn độc lập bởi Tường ngăn ở giữa (Hình 3.webp).
Vị trí Cốt	Cốt sàn/nền là $\pm 0.00$ m. Cốt đáy bể là -2.90m (H=2.5m) (Hình 1.webp).

II. Cấu Tạo Kết Cấu Bê Tông Cốt Thép (BTCT)

Bộ bản vẽ này tập trung vào tính chịu lực và chống thấm của bể chứa:

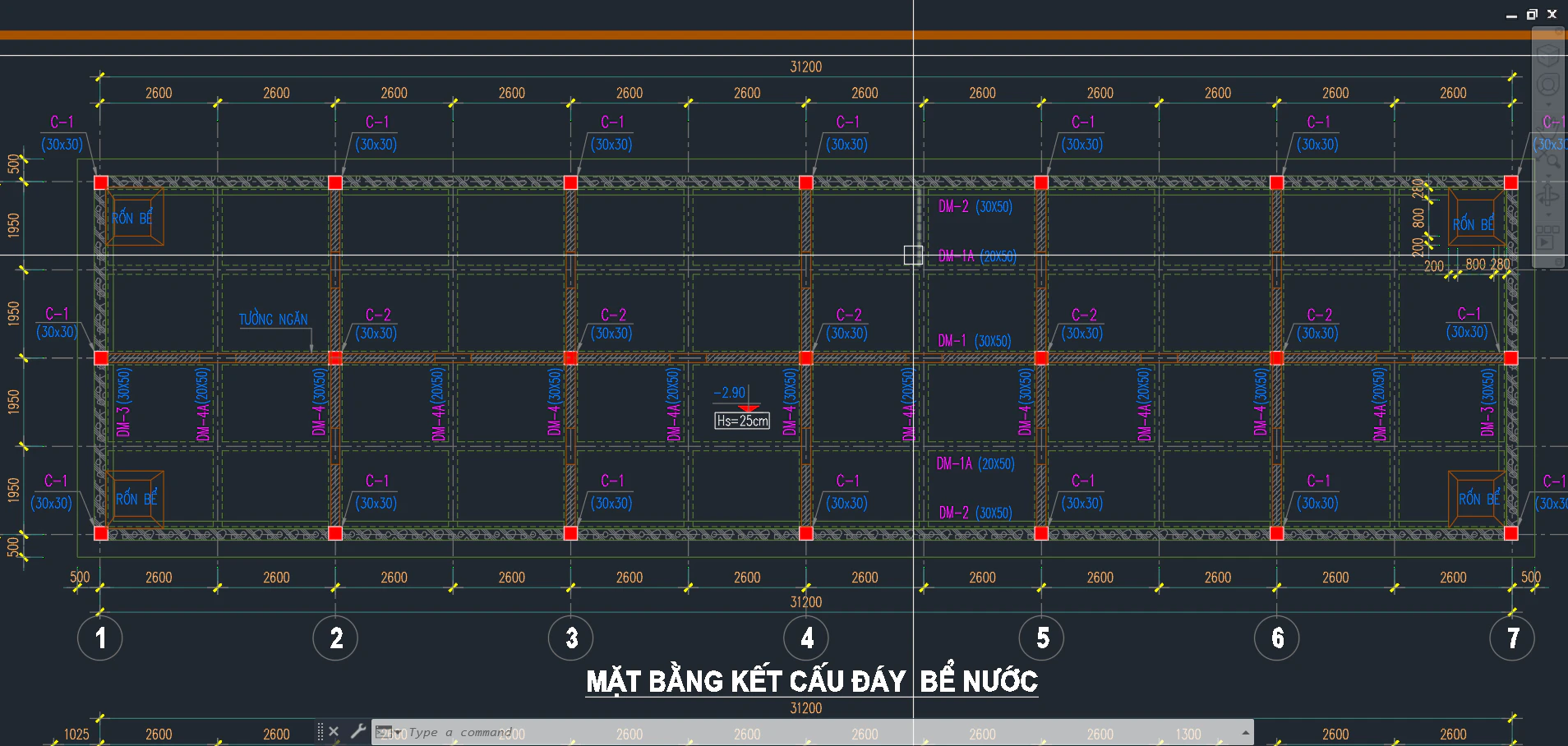

1. Kết Cấu Đáy và Nắp Bể (Hình 1.webp, 2.webp)

Hệ cột và dầm: Đáy bể được tăng cường bằng hệ lưới Cột (C1, C2) kích thước 30x30cm và Dầm đáy (DM-1, DM-2, DM-3, DM-4, DM-5) theo hai phương, tạo thành một khung chịu lực vững chắc.
Cốt Thép Đáy/Nắp: Sử dụng lưới thép hai lớp ( $\Phi12 a 150$ và $\Phi12 a 200$ ) cho sàn đáy và sàn nắp.

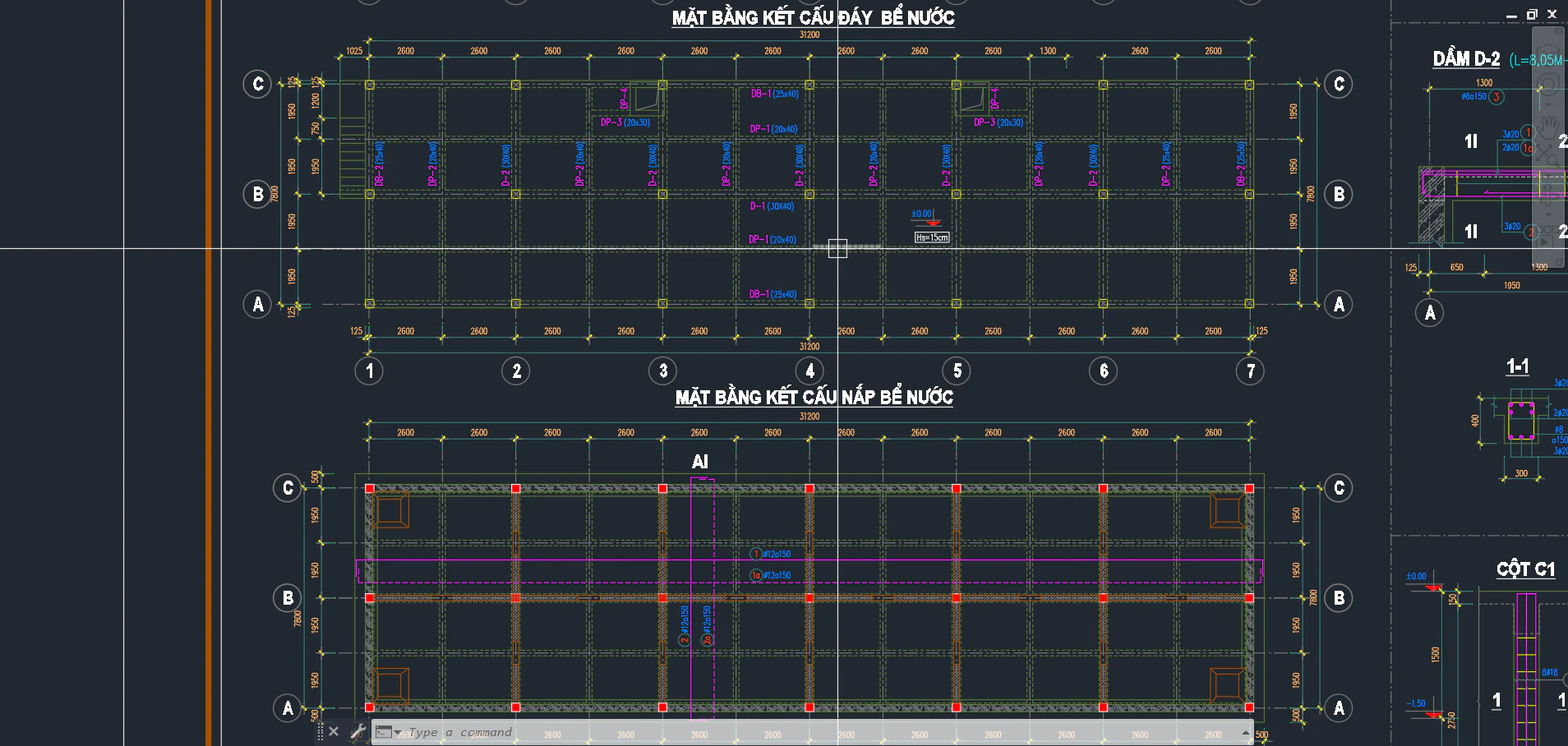

Mặt bằng Kết cấu: Bản vẽ cung cấp chi tiết Mặt bằng kết cấu Đáy bể nước và Mặt bằng kết cấu Nắp bể nước, thể hiện rõ ràng vị trí, ký hiệu và kích thước dầm, cột.

2. Mặt Cắt Thành Bể và Dầm (Hình 3.webp, 4.webp)

Mặt Cắt A-A (Cắt qua thành bể): Chi tiết cấu tạo thành bể với chiều dày 250mm. Cốt thép được bố trí chống nứt và chống thấm tuyệt đối ( $\Phi12 a 150$ cho thép thành bể và $\Phi10 a 200$ cho giằng ngang/dọc).
Giằng Cấu Tạo: Giằng ngang và giằng dọc (Giằng Cản Nước) được bố trí để tăng cường độ cứng cho thành bể, với kích thước 250x250mm.
Cấu Tạo Cột và Dầm: Chi tiết cốt thép cho các loại Dầm (D-1, D-2…) và Cột (C-1, C-2…) được thể hiện rõ ràng (Ví dụ: Dầm D-1A (20×50) có cốt thép chủ 2$\Phi 16$).

3. Chi Tiết Phụ Trợ (Hình 4.webp, 9.webp)

Nắp Bể Nước: Chi tiết cấu tạo Nắp Bể Nước (kích thước khoảng 1020x1020mm), sử dụng Móc Cầu ( $\Phi10$ ) và cốt thép $\Phi8 a 150$ (Hình 9.webp).
Mạch Ngừng Thi Công: Cung cấp Chi tiết Mạch Ngừng Thi Công theo tiêu chuẩn, đảm bảo khả năng chống thấm giữa các lần đổ bê tông.
Lỗ Thăm Nước: Chi tiết Lỗ Thăm Nước và Chi tiết Bể Rốn Nước để phục vụ việc bảo trì và vệ sinh bể.

III. Bảng Thống Kê Vật Tư Chi Tiết

Điểm mạnh nổi bật nhất của bộ bản vẽ này là các Bảng Thống Kê Cốt Thép khổng lồ (Hình 5.jpg), bao gồm:

Thống Kê Dầm: Tổng hợp chi tiết cốt thép cho từng loại dầm (DM-1, DM-2, D-1, D-2, v.v.) theo cấu kiện và tổng hợp khối lượng.
Thống Kê Cột: Thống kê cốt thép cho cột (C1, C2).
Thống Kê Bể: Tổng hợp khối lượng thép cho thành bể, sàn đáy và sàn nắp.
Giá trị: Các bảng thống kê cung cấp Tổng Chiều Dài (m) và Tổng Trọng Lượng (Kg) của thép cho toàn bộ công trình, giúp lập dự toán ngay lập tức.

IV. Lợi Ích Khi Sở Hữu Bộ File Bản Vẽ Này

Đảm bảo Chất lượng: Thiết kế đạt chuẩn kỹ thuật, tối ưu hóa khả năng chịu lực và chống thấm cho bể chứa 500m³.
Tiết kiệm Thời Gian: File CAD (.dwg) gốc, có thể tái sử dụng ngay lập tức cho dự án của bạn với kích thước 31.2×7.8×2.5m.
Kiểm soát Dự toán: Bảng thống kê cốt thép chi tiết giúp kiểm soát chi phí thép—thành phần lớn nhất trong chi phí kết cấu.
Tài liệu Tham Khảo: Tài liệu quý giá để học hỏi cấu tạo chi tiết bể chứa nước công nghiệp.

Đảm bảo chất lượng và chống thấm tuyệt đối cho bể nước của bạn. Sở hữu ngay Bộ Bản Vẽ CAD Kết Cấu Bể Nước 500m³ này!

Liên hệ để nhận File CAD (.dwg) chất lượng cao!

📞 Liên hệ ngay để sở hữu bộ bản vẽ hoàn chỉnh này!
