BẢN VẼ CAD NHÀ ĐỂ XE MÁY 3 TẦNG KHUNG THÉP 30x30M – ĐẦY ĐỦ KIẾN TRÚC, KẾT CẤU & ĐIỆN NƯỚC, PCCC CHI TIẾT

I. GIỚI THIỆU CHUNG & THÔNG SỐ KỸ THUẬT

Dự án nhà để xe máy 3 tầng bằng kết cấu khung thép lắp ghép là giải pháp tối ưu cho các nhà máy, khu công nghiệp, trường học hoặc cơ quan có mật độ phương tiện lớn nhưng quỹ đất hạn chế. Công trình được thiết kế tối ưu hóa không gian, thi công nhanh và khả năng chịu lực vượt trội.

• Kích thước mặt bằng: 30mx 30m (Tổng diện tích sàn sử dụng lên đến gần 2700m2, đáp ứng sức chứa hàng nghìn xe máy.

• Số tầng: 03 tầng (Tầng 1, Tầng 2, Tầng 3).

• Kết cấu chủ đạo: Hệ khung thép chịu lực liên kết bulông cường độ cao cường lực lớn kết hợp hệ sàn bê tông cốt thép trên tấm sàn decking/sàn đúc giả vững chắc.

• Hệ thống giao thông đứng: Thiết kế ram dốc thép chạy vòng ngoài hoặc ram dốc trong nhà cho xe máy di chuyển lên các tầng một cách mượt mà, kết hợp thang bộ thoát hiểm an toàn.

II. ĐẶC ĐIỂM CHI TIẾT CÁC HẠNG MỤC CÔNG TRÌNH

Qua các hình ảnh mặt bằng, mặt cắt và chi tiết cấu tạo của bộ bản vẽ, công trình sở hữu những đặc điểm thiết kế cực kỳ bài bản và tối ưu:

1. Mặt bằng phân khu & Bố trí chỗ đỗ xe thông minh

• Tối ưu hóa diện tích: Mặt bằng 30x30m được chia theo lưới cột chuẩn giúp phân chia các làn đường lưu thông 2.2-3m và các khu vực xếp xe hai bên thẳng hàng.

• Vạch kẻ & Hướng di chuyển: Bản vẽ kiến trúc thể hiện rõ ràng sơ đồ phân luồng giao thông một chiều, các khu vực rẽ, vị trí ram dốc lên xuống tránh xung đột giao thông giữa xe đi lên và xe đi xuống.

2. Hệ khung thép chịu lực kết cấu siêu bền

• Hệ cột và dầm thép: Sử dụng thép hình tổ hợp (chữ I, H) cường độ cao làm cột chịu lực chính và dầm chính, dầm phụ liên kết chặt chẽ. Hệ khung này giúp giảm đáng kể tải trọng bản thân công trình xuống móng so với bê tông cốt thép truyền thống.

• Hệ giằng liên kết: Bản vẽ kết cấu chi tiết hệ giằng cổng, giằng gió bằng thép góc giúp toàn bộ khối nhà 30x30m đứng vững trước tải trọng gió lớn và chấn động khi có lượng lớn phương tiện di chuyển cùng lúc.

3. Thiết kế Ram dốc (Đường dốc cho xe máy) an toàn

• Độ dốc tiêu chuẩn: Đường dốc được thiết kế với độ dốc hợp lý (dưới 15%), bề mặt có tạo nhám chống trơn trượt (vạch khía xương cá hoặc sơn epoxy chống trượt) đảm bảo an toàn tối đa cho người lái xe ngay cả trong điều kiện trời mưa.

• Kết cấu dốc vững chắc: Sử dụng dầm thép hộp chịu lực kết hợp bản mặt ram dốc thép tấm nhám dày hoặc bản bê tông cốt thép kiên cố.

4. Giải pháp sàn Decking hiện đại & Hệ bao che thoáng khí

• Sàn Decking: Bản vẽ chi tiết cấu tạo sàn sử dụng tôn đổ sàn (deck plate) liên kết đinh hàn chống cắt (stud bolt) với dầm thép, phía trên đổ bê tông lưới thép giúp đẩy nhanh tiến độ thi công, không cần dùng cốp pha truyền thống.

• Bao che & Thông gió tự nhiên: Nhà xe được thiết kế dạng hở với lan can thép hộp bao quanh cao $1.2\text{ m}$ kết hợp lưới thép B40 hoặc tấm đột lỗ mạ kẽm. Giải pháp này giúp công trình luôn thông thoáng, thoát khí thải của xe máy nhanh chóng, giảm thiểu tối đa nguy cơ tích tụ khí độc và tăng cường phòng chống cháy nổ.

5. Hệ thống móng chịu tải tốt

• Bản vẽ kết cấu bao gồm chi tiết phần móng (Móng đơn hoặc móng băng/móng cọc tùy thuộc địa chất) kết hợp cổ móng bê tông cốt thép và hệ bu lông neo chân cột thép chờ sẵn cực kỳ chính xác.

6. Hệ thống Phòng cháy Chữa cháy (PCCC) & Báo cháy Tự động hiện đại

Đối với nhà để xe, nguy cơ cháy nổ từ xăng dầu luôn được đặt lên hàng đầu. Bản vẽ thiết kế đáp ứng nghiêm ngặt các tiêu chuẩn an toàn PCCC hiện hành:

• Hệ thống Báo cháy tự động: Bản vẽ chi tiết lắp đặt đầu báo nhiệt gia tăng (phù hợp cho khu vực nhà xe có khí thải động cơ tránh báo giả) và các nút ấn báo cháy khẩn cấp, chuông, đèn chớp báo sự cố bố trí dọc theo các lối thoát nạn.

• Hệ thống Chữa cháy tự động (Sprinkler): Mạng lưới đường ống và đầu phun Sprinkler bao phủ 100% diện tích các tầng, tự động kích hoạt phun nước dập tắt đám cháy ngay khi nhiệt độ vượt ngưỡng an toàn.

• Hệ thống Họng nước chữa cháy vách tường & Bình cứu hỏa: Thiết kế bố trí các tủ chữa cháy vách tường (gồm cuộn vòi dẫn nước, lăng phun) tại các vị trí dễ tiếp cận, kết hợp giá treo bình bột chữa cháy xách tay ABC và bình khí CO2 tại mỗi phân khu xe.

7. Hệ thống Cấp điện & Chiếu sáng sự cố

• Hệ thống Chiếu sáng & Động lực: Bản vẽ thể hiện chi tiết sơ đồ nguyên lý tủ điện tổng (MSB), các tủ điện tầng, đi dây máng cáp (tray/trunking) chịu lực chạy dưới dầm thép. Hệ thống chiếu sáng sử dụng đèn LED chống nổ, tiết kiệm điện, đảm bảo độ rọi tiêu chuẩn cho cả ngày và đêm.

• Chiếu sáng khẩn cấp & Chỉ dẫn thoát nạn (Exit/Emergency): Hệ thống đèn Exit chỉ hướng và đèn sự cố tự động bật sáng bằng nguồn điện dự phòng (ắc quy) khi xảy ra sự cố mất điện, giúp phân luồng người thoát nạn nhanh chóng ra phía thang bộ.

• Hệ thống Tiếp địa & Chống sét: Do đặc thù công trình khung thép lắp ghép, hệ thống chống sét (kim thu sét hiện đại phát xạ sớm) và hệ thống tiếp địa an toàn điện được thiết kế liên kết trực tiếp với khung thép chịu lực và hệ cọc đồng đóng sâu dưới đất.

8. Hệ thống Thoát nước mưa mái và Ram dốc

• Thoát nước mái: Giải pháp thoát nước mái dốc với hệ thống sê-nô thu nước dọc biên nhà xe, dẫn vào các ống đứng thoát nước PVC (đường kính lớn D110/D140) chạy dọc cột thép xuống bể gom hoặc hệ thống thoát nước chung của khu vực.

• Thoát nước ram dốc: Thiết kế rãnh thu nước có nắp ghi thép chịu lực ở đầu và cuối ram dốc để triệt tiêu toàn bộ lượng nước mưa chảy tràn từ ngoài vào trong nhà xe, đảm bảo mặt sàn luôn khô ráo, không ngập úng.

III. CHI TIẾT CÁC FILE TRONG BỘ TÀI LIỆU BẠN SẼ NHẬN ĐƯỢC

Khi mua bộ tài liệu này trên Thư Viện Công Trình, bạn sẽ nhận được link tải file chứa toàn bộ các bản vẽ sạch, sắp xếp khoa học:

1. Hồ sơ Kiến trúc đầy đủ (.dwg):

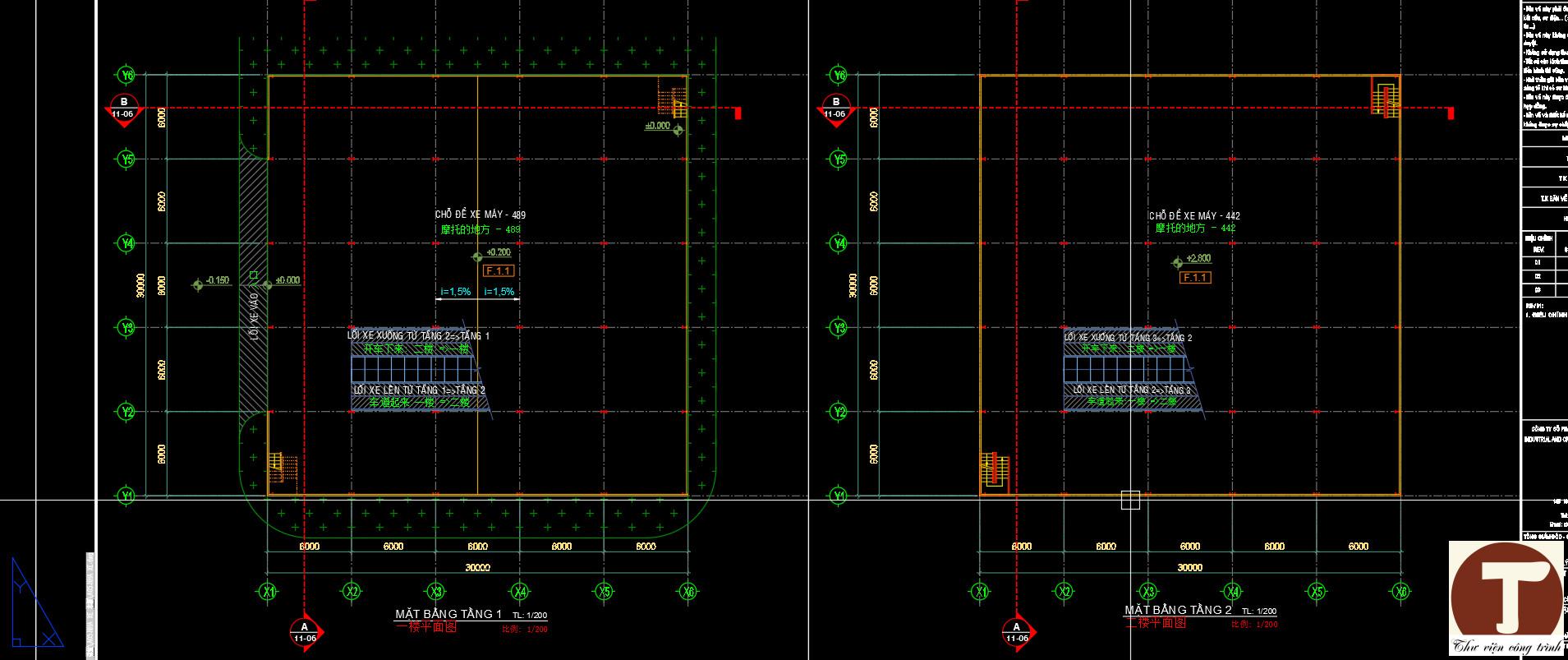

• Bản vẽ mặt bằng định vị, mặt bằng phân luồng xe các tầng 1, 2, 3.

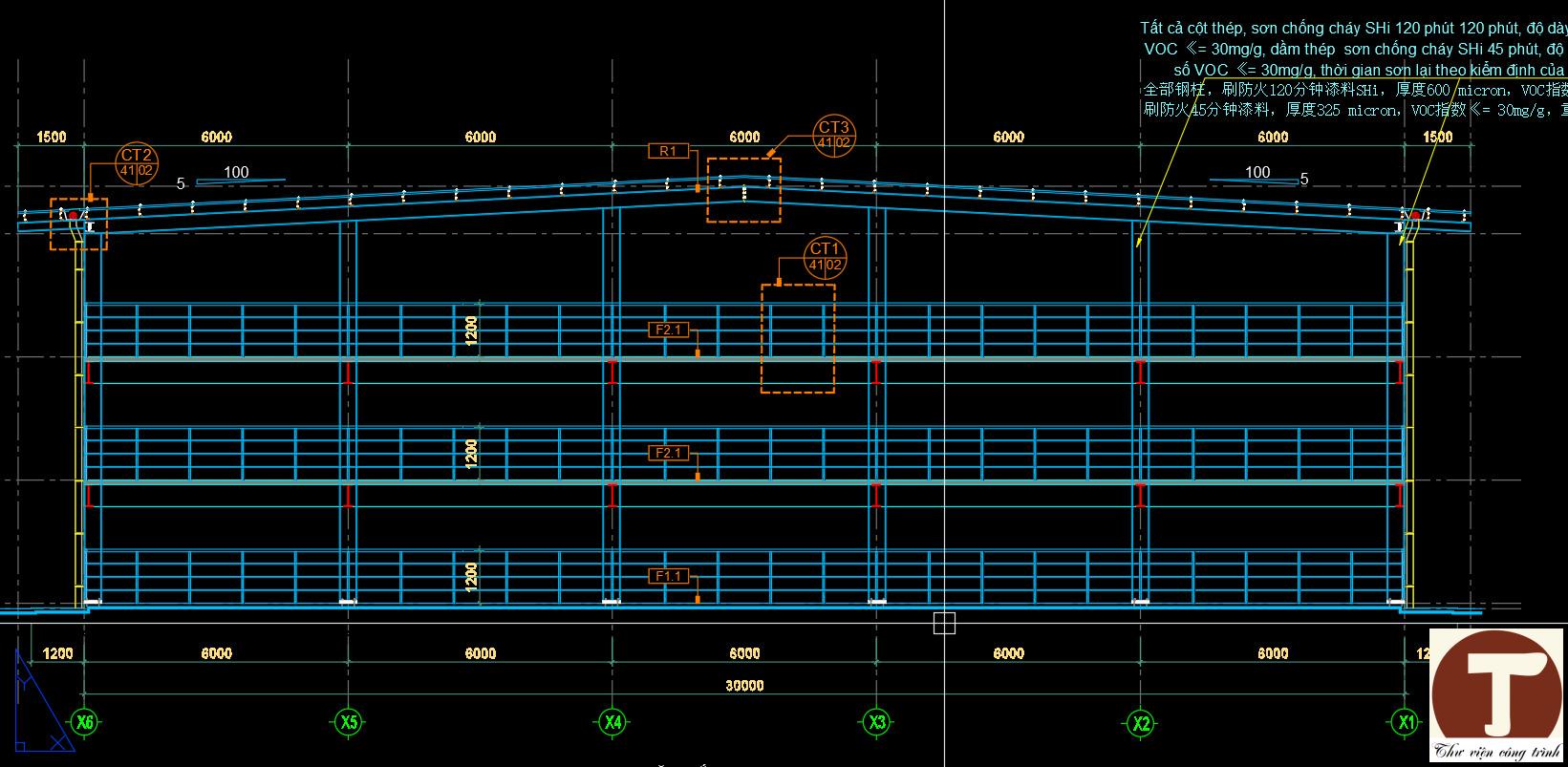

• Bản vẽ các mặt đứng kiến trúc, mặt cắt dọc, mặt cắt ngang công trình.

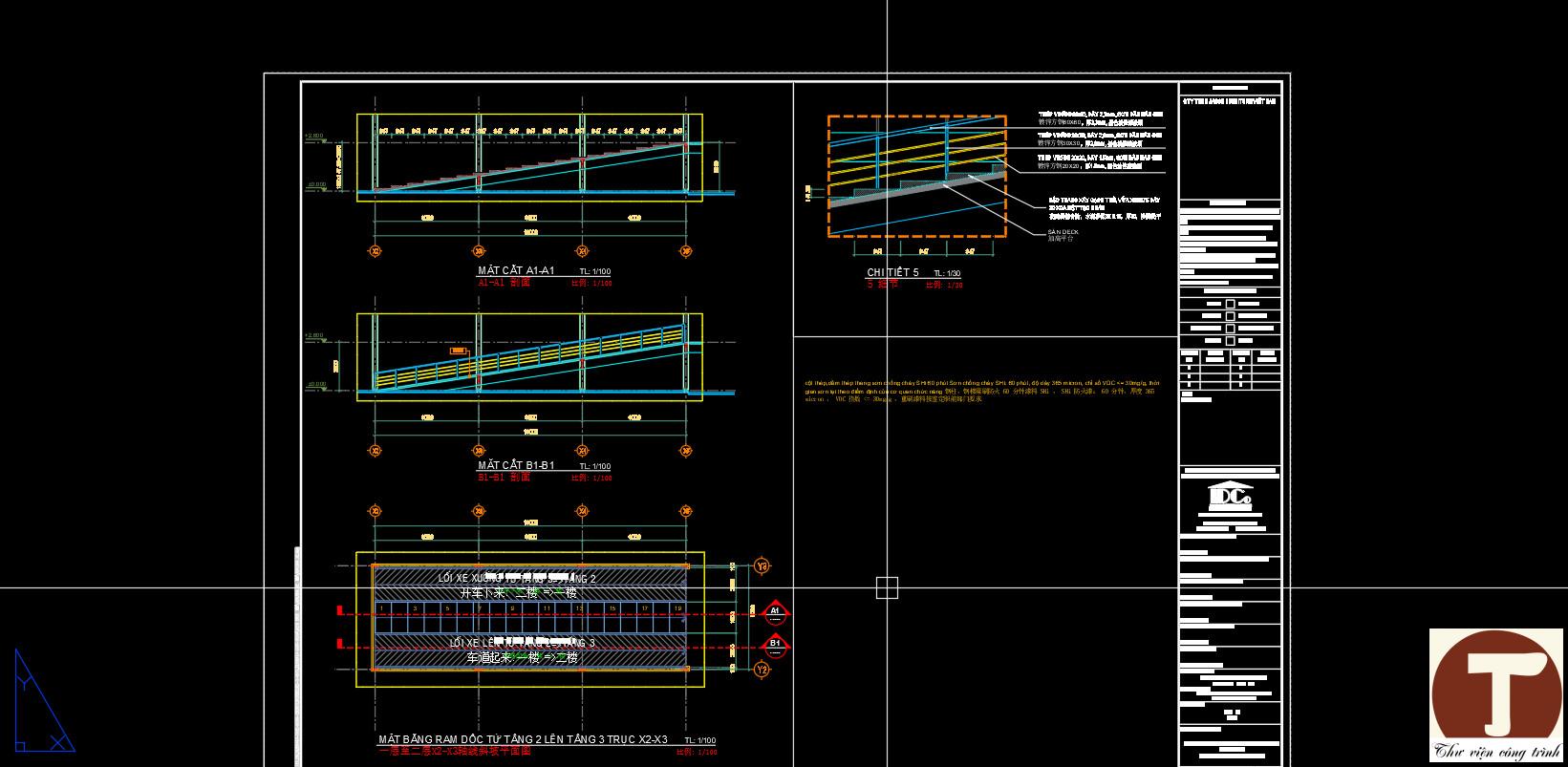

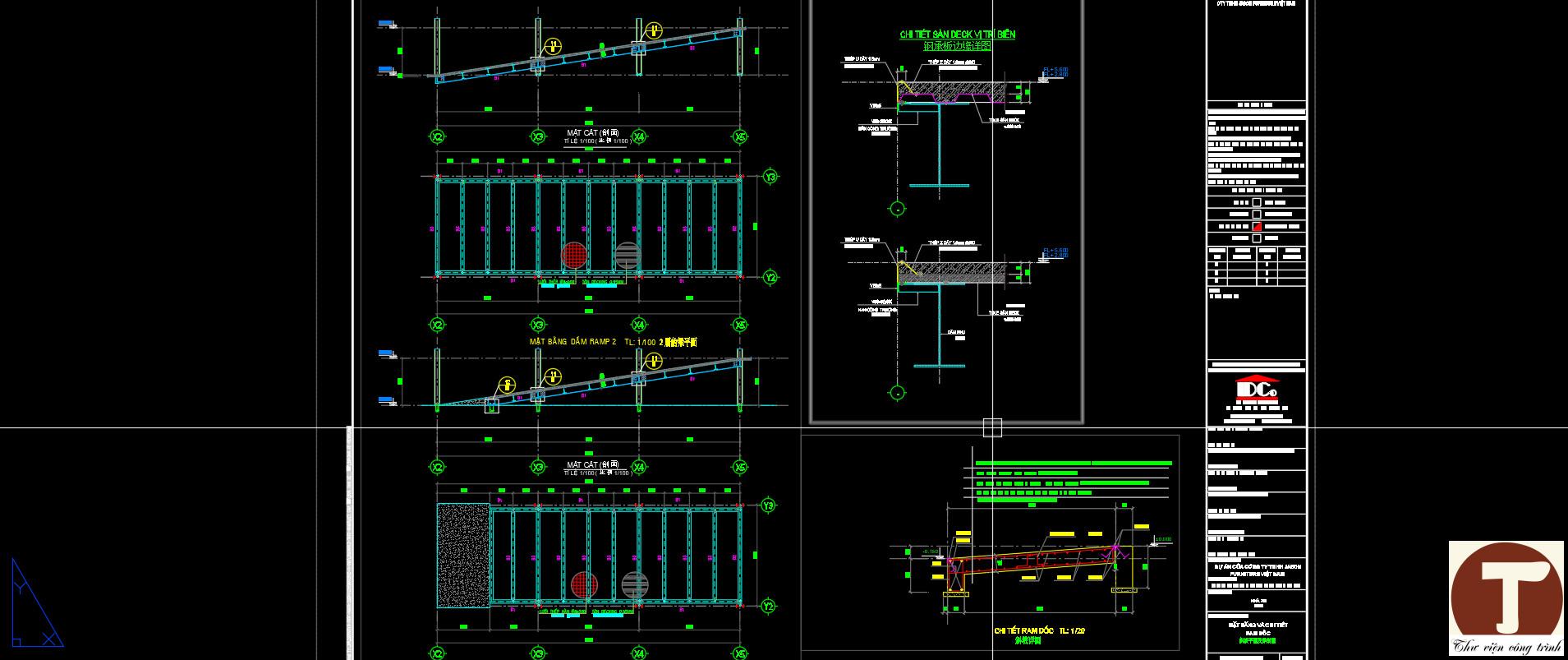

• Chi tiết ram dốc, chi tiết thang bộ, chi tiết lan can bao che và hệ thống thoát nước mái.

2. Hồ sơ Kết cấu chi tiết (.dwg):

• Mặt bằng định vị móng, định vị cột thép.

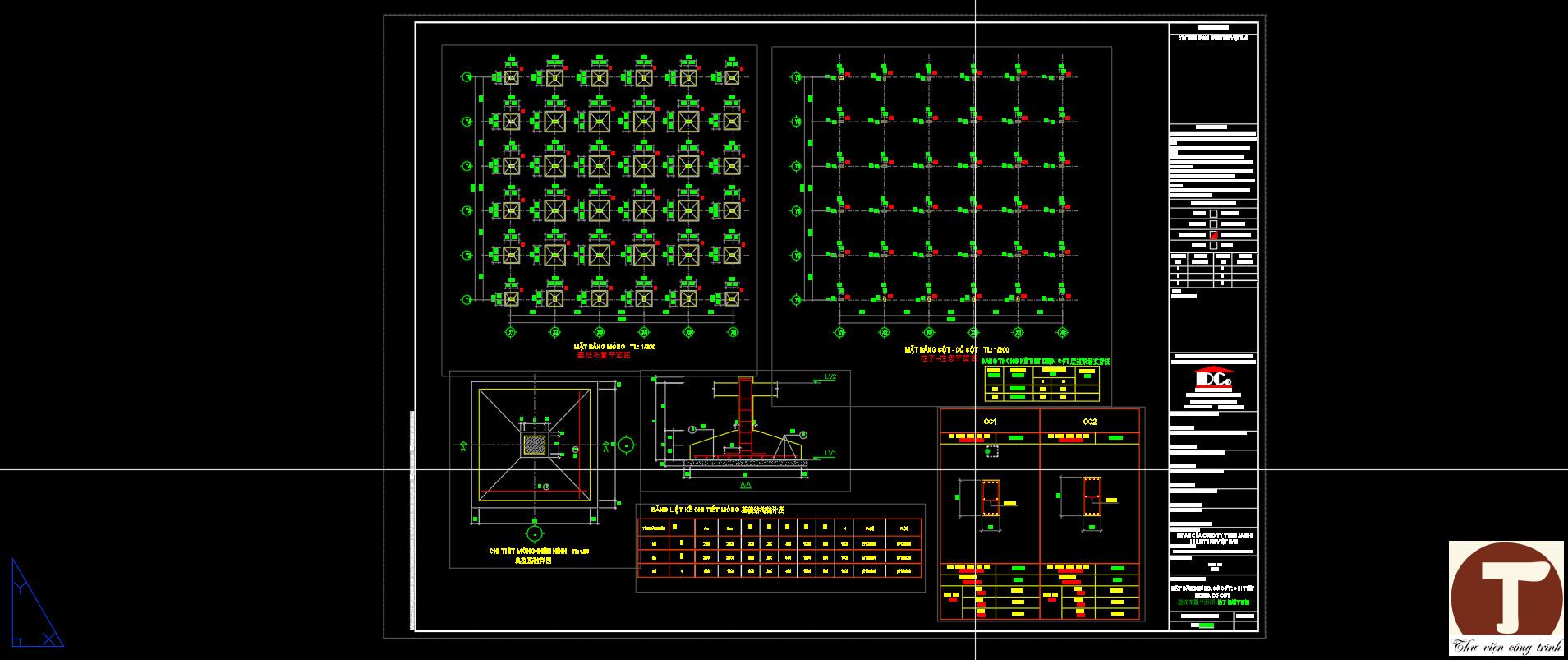

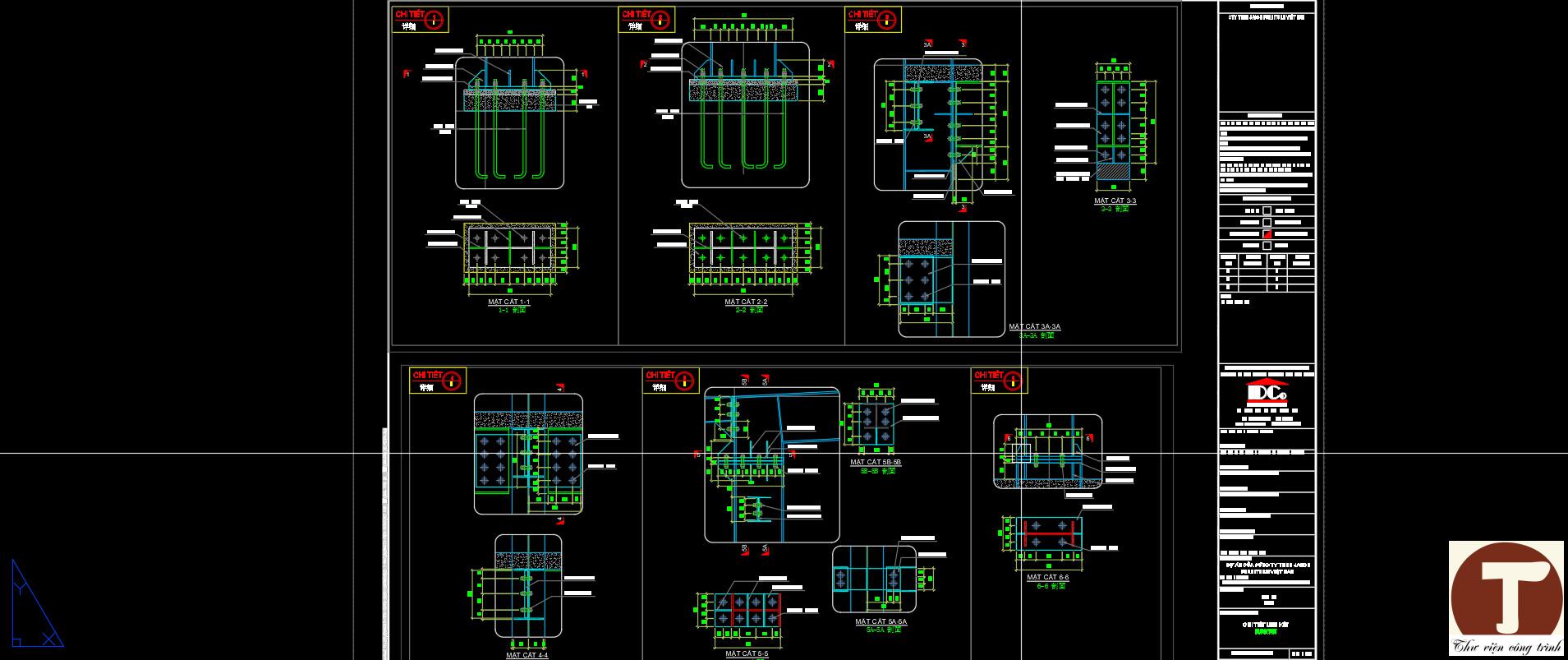

• Chi tiết cấu tạo móng, dầm móng và bu lông neo.

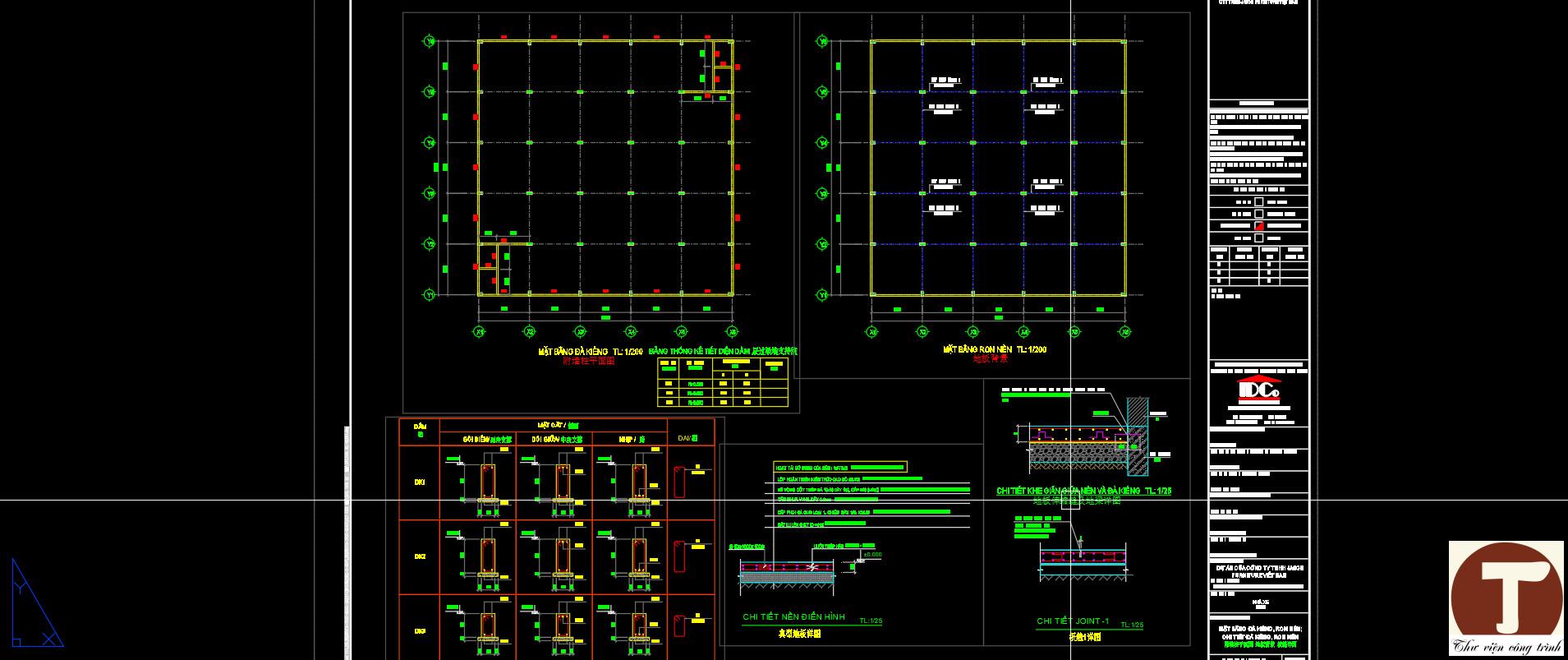

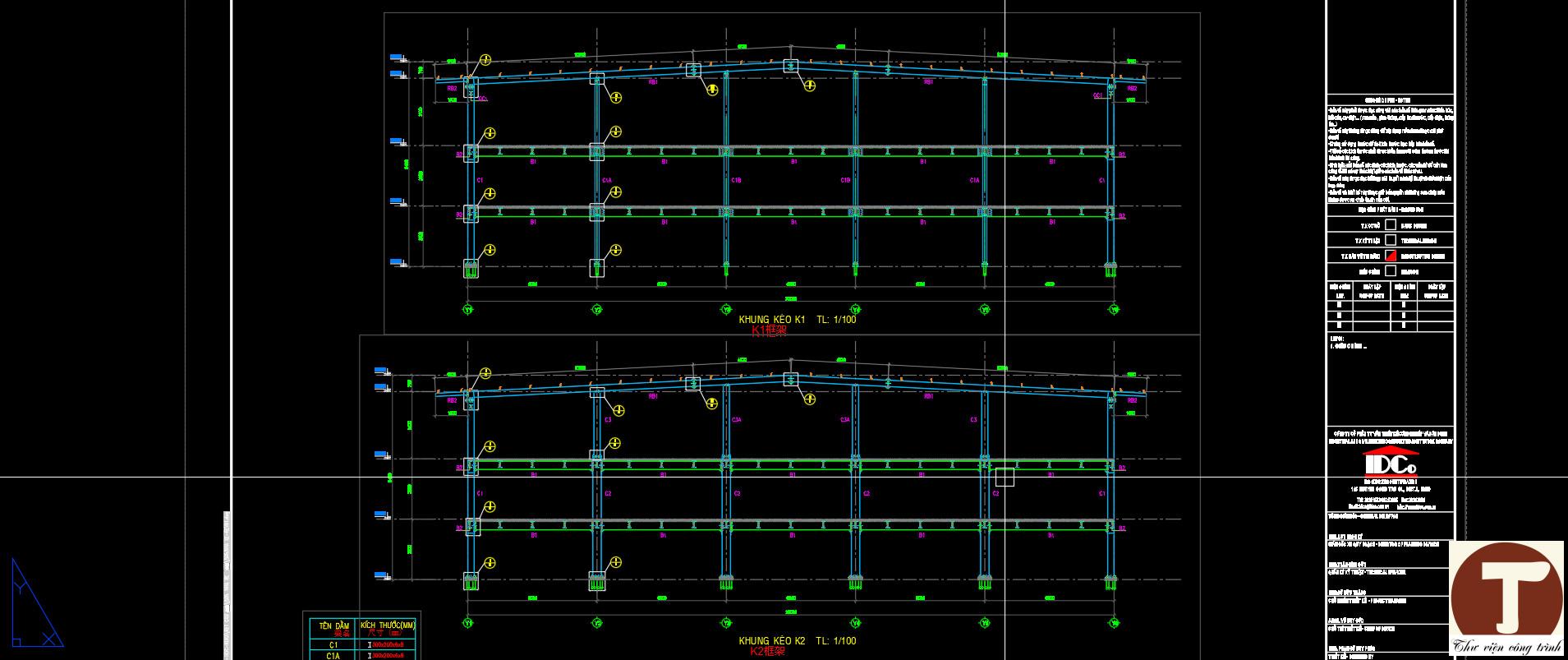

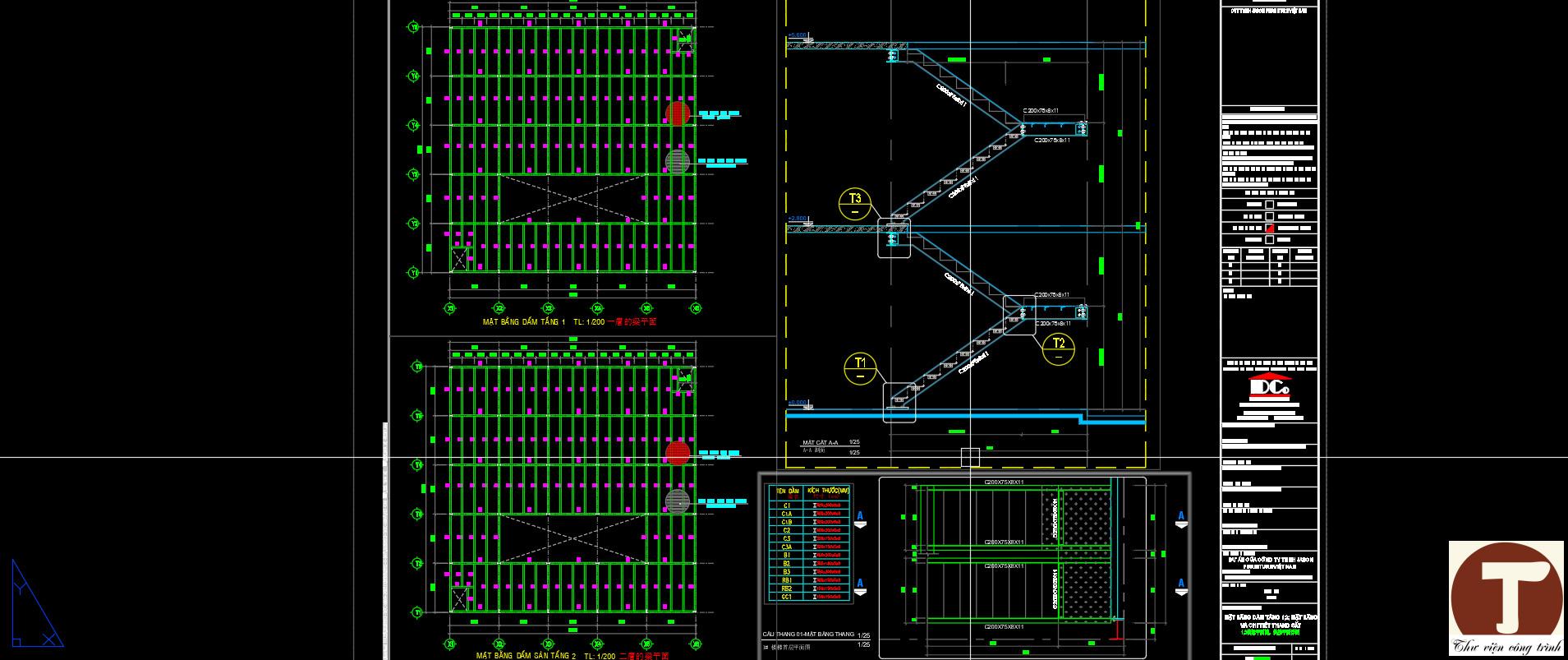

• Mặt bằng kết cấu sàn các tầng, mặt bằng hệ dầm thép chính, dầm phụ.

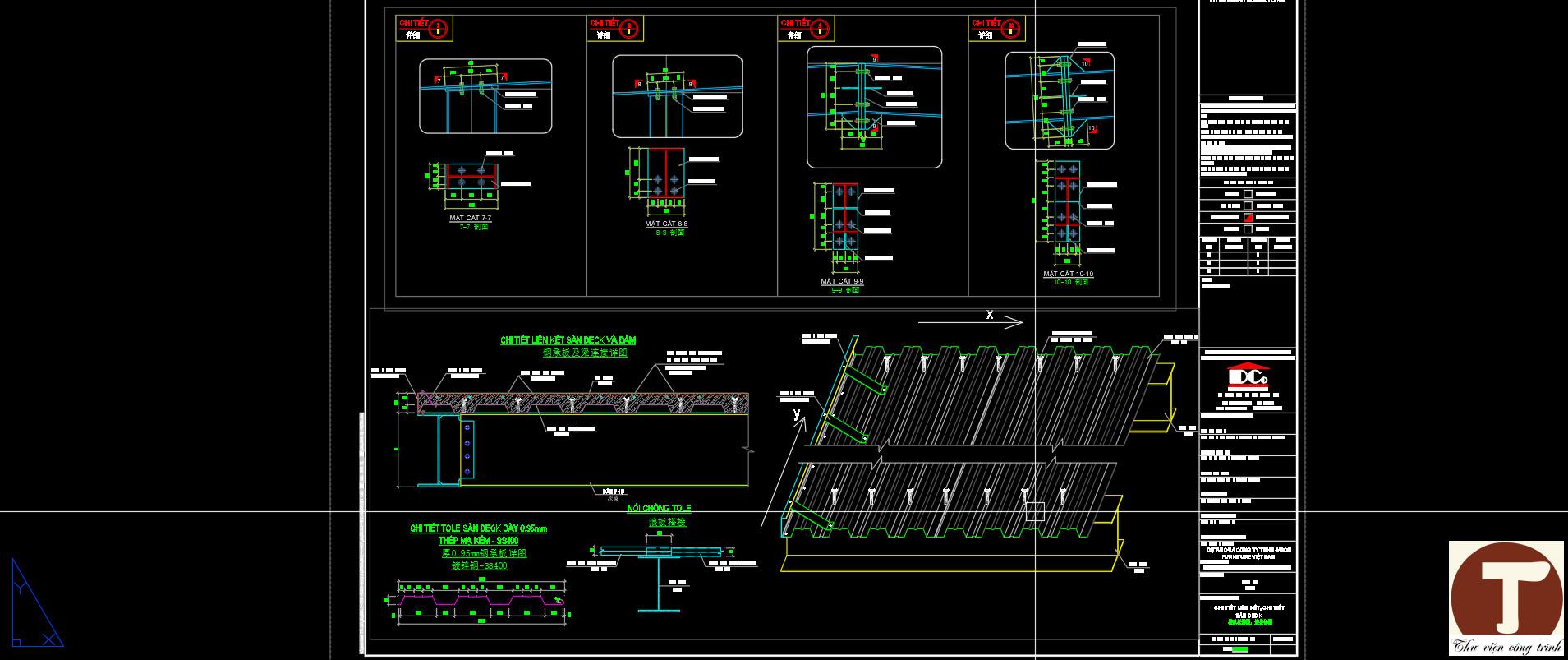

• Chi tiết các nút liên kết (liên kết cột – dầm, liên kết dầm – dầm bằng bản mã và bu lông liên kết).

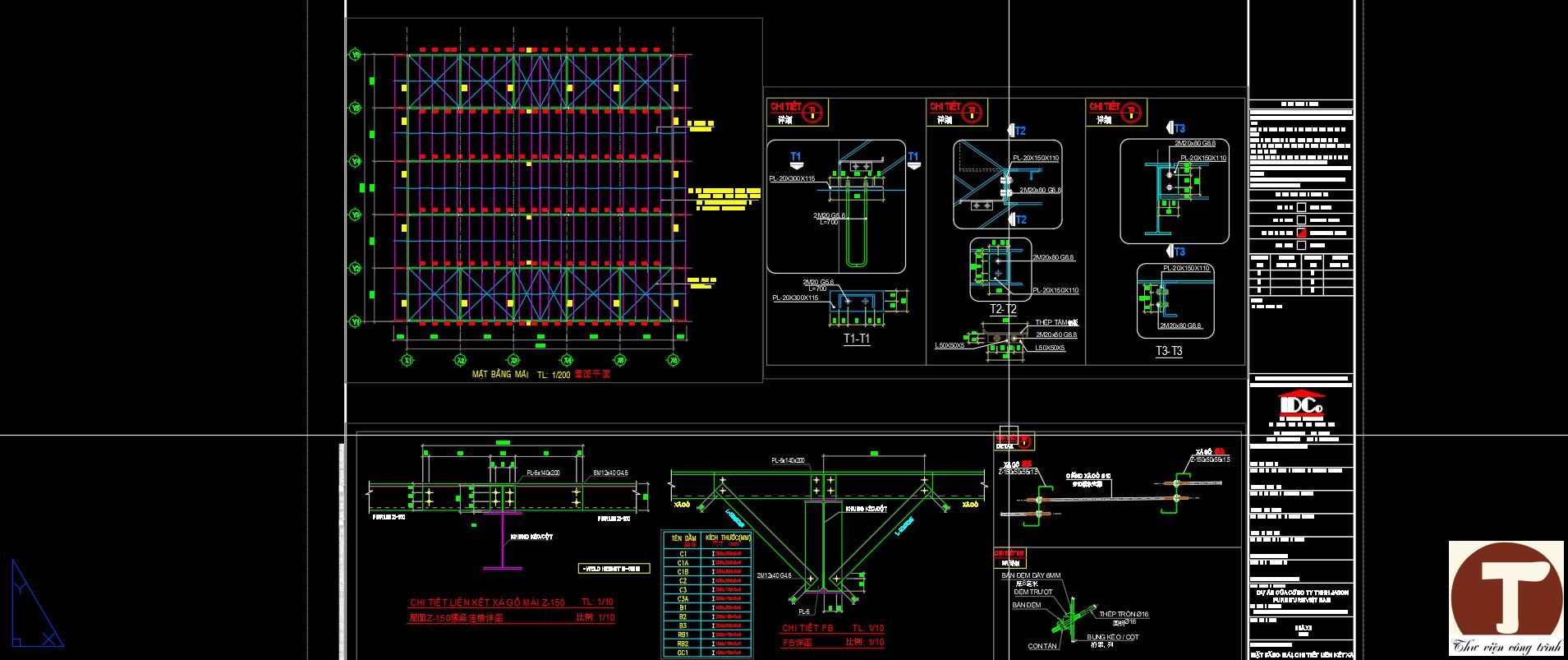

• Bản vẽ chi tiết dầm thép hình, cột thép hình tổ hợp.

3. Hồ sơ Thiết kế Cơ điện (M&E) & PCCC chuyên nghiệp (.dwg):

• Bản vẽ sơ đồ nguyên lý và mặt bằng cấp điện chiếu sáng, động lực các tầng 1, 2, 3.

• Bản vẽ hệ thống chống sét, tiếp địa an toàn cho công trình khung thép.

• Bản vẽ mặt bằng bố trí hệ thống báo cháy tự động (đầu báo, nút ấn, tủ trung tâm).

• Bản vẽ mặt bằng hệ thống chữa cháy tự động Sprinkler và họng nước vách tường.

• Bản vẽ mặt bằng thoát nước mái và chi tiết các rãnh thu nước ram dốc.

• Sơ đồ nguyên lý hệ thống cấp nước và chữa cháy toàn nhà xe.

4. Bảng bóc tách thống kê cốt thép (.dwg & .xlsx):

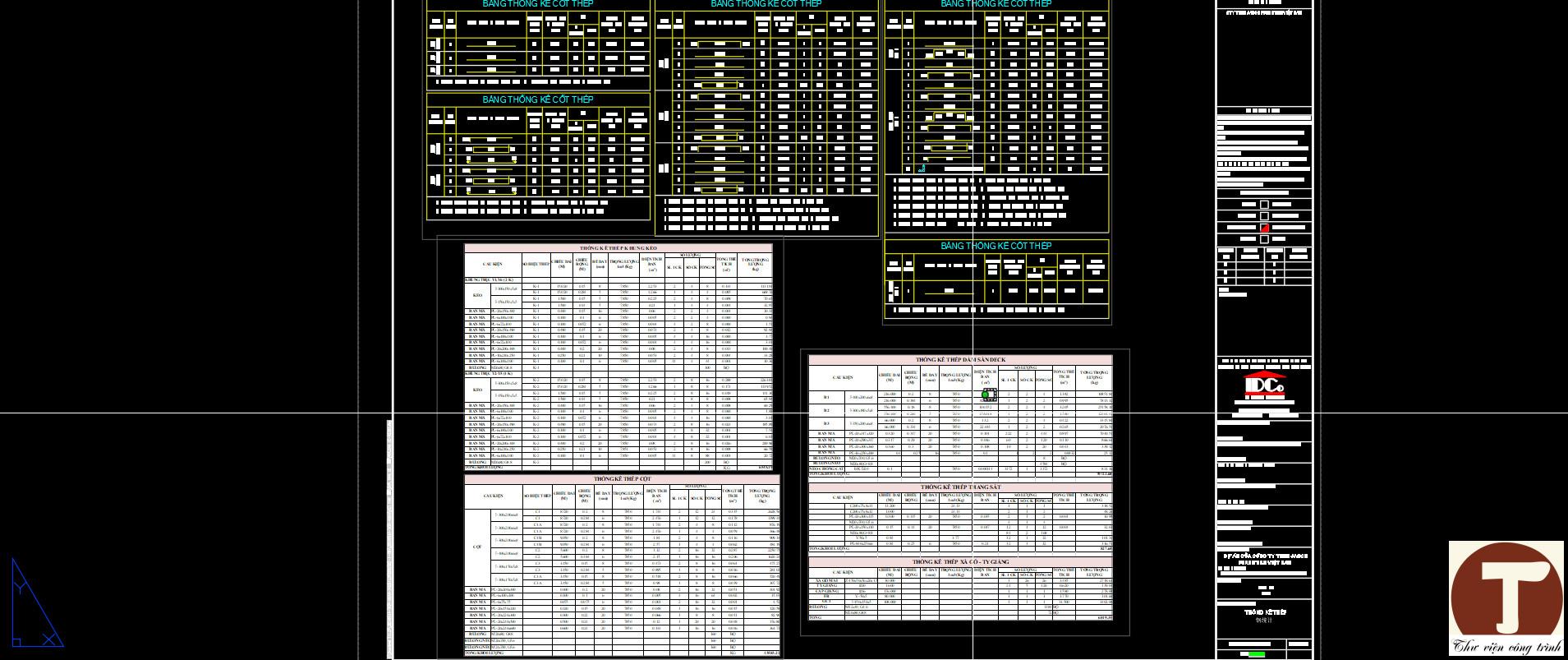

• Bảng thống kê chi tiết chủng loại thép, kích thước, khối lượng cốt thép cho phần móng, sàn và các cấu kiện bê tông đi kèm giúp bạn dễ dàng lập dự toán hoặc đặt hàng vật tư chuẩn xác.
