BẢN VẼ CAD NHÀ BẢO VỆ KẾT HỢP NHÀ TUYỂN DỤNG KHU CÔNG NGHIỆP 22x8m – FULL

BẢN VẼ CAD NHÀ BẢO VỆ KẾT HỢP NHÀ TUYỂN DỤNG KHU CÔNG NGHIỆP 22x8m – FULL KIẾN TRÚC, KẾT CẤU, ĐIỆN, NƯỚC & PCCC

Bạn đang tìm kiếm bộ hồ sơ thiết kế nhà bảo vệ kết hợp phòng tuyển dụng quy mô hiện đại cho khu công nghiệp, nhà máy hoặc tòa nhà lớn?

Thuviencongtrinh.com chia sẻ trọn bộ file CAD thiết kế cổng chính tích hợp phòng tuyển dụng nhân sự và chốt bảo vệ kiểm soát ra vào. Bản vẽ được thực hiện vô cùng chi tiết, phân chia layer chuẩn hóa, trình bày Song ngữ (Việt – Trung) phù hợp cho các dự án FDI.

1. Thông Tin Tổng Quan Công Trình

• Tên hạng mục: Nhà bảo vệ số 2 & Phòng tuyển dụng công nhân.

• Kích thước tổng thể: Chiều dài 22m, chiều rộng 8m (Tổng diện tích xây dựng khoảng 176m2).

• Phân khu chức năng:

  • Khu tuyển dụng: Không gian sảnh rộng rãi phục vụ tiếp đón, phỏng vấn và làm thủ tục cho người lao động.

  • Khu vệ sinh tập trung: Bố trí nhà vệ sinh nam/nữ riêng biệt, trang bị đầy đủ vách ngăn, lavabo, bồn tiểu và bồn cầu.

  • Phòng bảo vệ 2: Chốt kiểm soát nằm ở đầu công trình, kết nối trực tiếp với cổng trượt tự động và hệ thống thanh chắn Barier.

• Hình thức kiến trúc: Nhà 1 tầng mái bằng bê tông cốt thép, mặt tiền hiện đại ốp đá hoa cương màu trắng sang trọng kết hợp vách kính cường lực lấy sáng tối đa.

2. Chi Tiết Các Bộ Môn Trong File Bản Vẽ CAD

📐 Kiến Trúc Chi Tiết (Architectural Drawings)

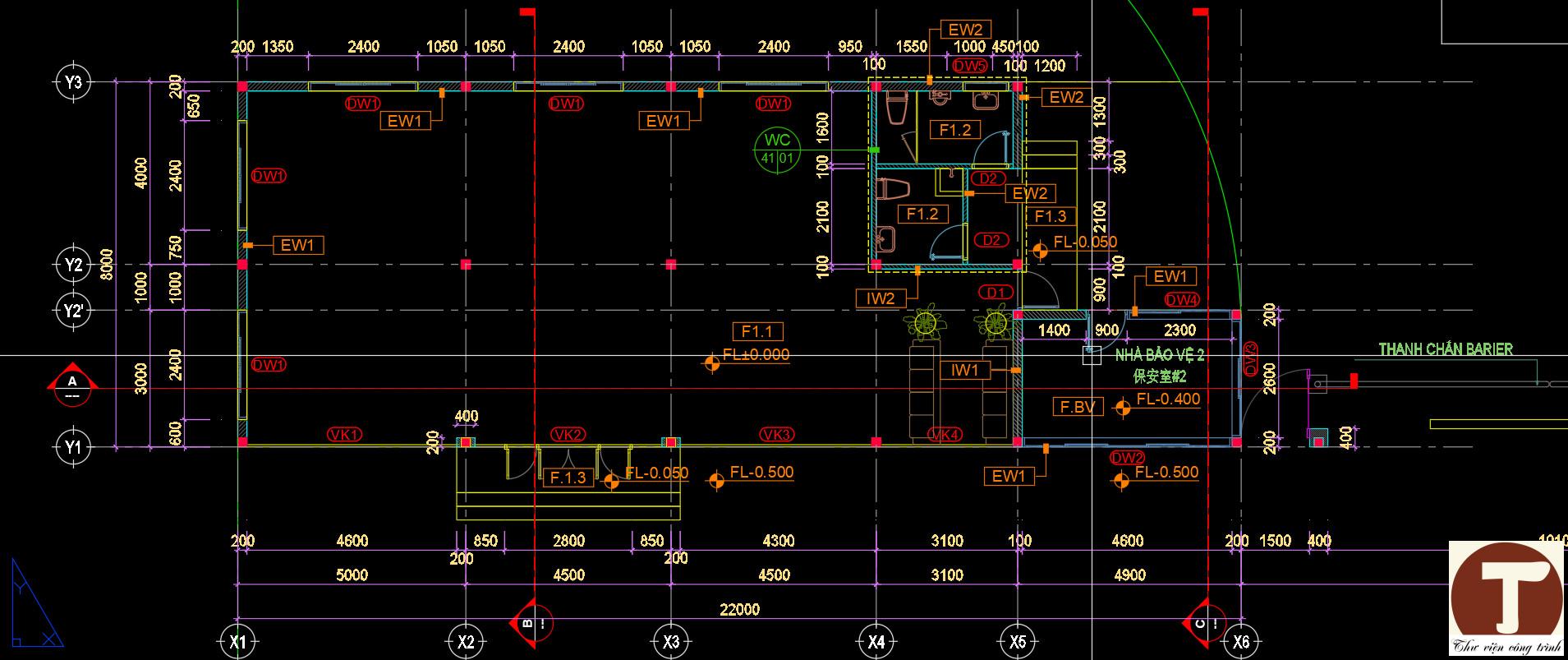

• Mặt bằng tầng 1 (Tỷ lệ 1/100): Thể hiện rõ giao thông phân luồng, khu vực tuyển dụng, hệ vệ sinh (WC), chốt bảo vệ và vị trí thanh chắn Barier kiểm soát làn xe.

• Mặt bằng trần tầng 1: Chi tiết thiết kế trần thạch cao khung chìm (C1) cao độ +3.200m và trần thạch cao chống ẩm (C2) cho khu vệ sinh cao độ +2.400m, +3.400m.

• Mặt đứng X1-X6 & Chi tiết hoàn thiện: Bản vẽ thể hiện hệ cửa sổ, vách kính hiện đại, chi tiết ốp đá hoa cương màu trắng, cao độ đỉnh mái +4.500m và cao độ thông thủy cửa +2.900m.

• Mặt bằng mái: Định vị hệ thống độ dốc thoát nước mái, các vị trí phễu thu nước mưa PVC.

• Chi tiết cổng & Vệ sinh: Bản vẽ mặt cắt WC, chi tiết lắp đặt cửa trượt sắt sơn tĩnh điện dày 4mm điều khiển bằng Motor tự động.

🏗️ Kết Cấu Bê Tông Cốt Thép (Structural Drawings)

• Mặt bằng móng & Cột: Bố trí hệ móng đơn/móng cọc bê tông cốt thép, hệ thống cột C1, C2, C3 chắc chắn.

• Mặt bằng dầm sàn các cao độ: Đầy đủ mặt bằng dầm giằng móng, dầm sàn mái cao độ +2.800m và +3.800m.

• Chi tiết thép & Bảng thống kê: Bảng chi tiết mặt cắt dầm (D1, D2, D3), chi tiết móng điển hình và bảng thống kê tổng hợp lượng thép chi tiết.

⚡ Hệ Thống Điện & Báo Cháy (Electrical System)

• Sơ đồ nguyên lý tủ điện: Sơ đồ chi tiết tủ điện LP-08, LP-09 cấp nguồn cho chiếu sáng, ổ cắm, hệ thống cổng tự động, Barier và thiết bị PCCC.

• Mặt bằng chiếu sáng & Ổ cắm: Bố trí mạng lưới đèn LED panel âm trần, hệ thống công tắc, ổ cắm đôi cắm đất bố trí khoa học.

• Hệ thống báo cháy: Bố trí đầu báo khói, chuông báo cháy, nút bấm khẩn cấp kết nối về trung tâm điều khiển.

💧 Hệ Thống Cấp Thoát Nước (Plumbing System)

• Mặt bằng cấp nước: Sơ đồ đường ống cấp nước lạnh PVC cho toàn bộ khu vệ sinh và phòng bảo vệ.

• Mặt bằng thoát nước sinh hoạt & Mái: Hệ thống thoát nước đen, nước xám dẫn về bể tự hoại 3 ngăn; đường ống thu thoát nước mưa mái PVC D90/D110.

• Chi tiết bể tự hoại: Bản vẽ cấu tạo chi tiết bể tự hoại bê tông cốt thép đảm bảo tiêu chuẩn môi trường.

🔥 Hệ Thống PCCC (Firefighting System)

• Thiết bị chữa cháy tại chỗ: Bố trí bình chữa cháy xách tay (bình khí CO2, bình bột MFZ4/ABC) tại các vị trí dễ quan sát.

• Chi tiết lắp đặt PCCC: Quy cách lắp đặt bình chữa cháy treo tường (chiều cao AFF 1500mm) và sơ đồ vị trí bảng Nội quy – Tiêu lệnh PCCC.

3. Lý Do Bạn Nên Tải File Tại Thuviencongtrinh.com

• Đầy đủ 100% các bộ môn: Bạn không cần tốn thời gian bổ sung thêm bản vẽ Điện, Nước hay PCCC.

• File CAD chuẩn hóa: Dung lượng nhẹ, Layer phân chia sạch sẽ, nét in thiết lập sẵn, không lo lỗi Font chữ khi mở trên mọi phiên bản AutoCAD.

• Trình bày song ngữ: Thuận tiện làm việc với các nhà thầu, chủ đầu tư Trung Quốc, Đài Loan hoặc nước ngoài.

• Ứng dụng thực tế cao: Bản vẽ chuẩn thi công, bóc tách dự toán nhanh chóng, dễ dàng tùy biến theo mặt bằng thực tế.

4. THÔNG TIN LIÊN HỆ & TẢI FILE GỐC

Bộ bản vẽ này là tài liệu tham khảo chất lượng, thực tế và đầy đủ dành cho các đơn vị tư vấn thiết kế, nhà thầu thi công hạ tầng, kỹ sư cơ điện M&E hoặc các bạn sinh viên.

• Tải trọn bộ bản vẽ tại website: Thuviencongtrinh.com

• Hotline/Zalo hỗ trợ trực tiếp 24/7: 0979.614.011
