BẢN VẼ CAD KẾT CẤU NHÀ XƯỞNG MÁI VÒM 71X70M ĐẦY ĐỦ VÀ CHUẨN KỸ THUẬT THI CÔNG

BẢN VẼ CAD KẾT CẤU NHÀ XƯỞNG MÁI VÒM 71X70M ĐẦY ĐỦ VÀ CHUẨN KỸ THUẬT THI CÔNG

Bạn đang tìm kiếm một bộ hồ sơ thiết kế mẫu cho dự án nhà xưởng công nghiệp quy mô lớn, khẩu độ rộng và sử dụng kết cấu mái vòm hiện đại?

Thuviencongtrinh.com chia sẻ trọn bộ hồ sơ bản vẽ thiết kế kỹ thuật thi công hạng mục Nhà xưởng số 04 – Nhà máy chế biến thức ăn gia súc và tinh dầu quế. Với kích thước tổng thể mặt bằng lên tới 71x70m, đây là bộ tư liệu chuẩn hóa cực kỳ giá trị cho các kỹ sư kết cấu, kiến trúc sư và đơn vị thầu thi công nhà thép tiền chế tham khảo, triển khai thực tế.

1. Thông Số Tổng Quan Dự Án Từ Khung Tên Bản Vẽ

• Tên dự án: Xây dựng nhà máy chế biến thức ăn gia súc và tinh dầu quế.

• Hạng mục thiết kế: Nhà xưởng số 04 (Nhà xưởng mái vòm cỡ lớn).

• Kích thước mặt bằng: Chiều dài tổng phủ bì là 71000mm (71m) x Chiều rộng phủ bì là 70000mm (70m).

• Đơn vị tư vấn thiết kế: Công ty Cổ phần Tư vấn và Kiểm định Xuân Thủy.

• Đặc điểm kiến trúc: Thiết kế mái vòm cuốn hiện đại, giúp tối ưu hóa không gian thông thủy chiều cao bên trong xưởng, tăng khả năng chịu lực gió và thoát nước mưa bề mặt cực tốt.

2. Chi Tiết Các Hạng Mục Kết Cấu Trong Bản Vẽ CAD

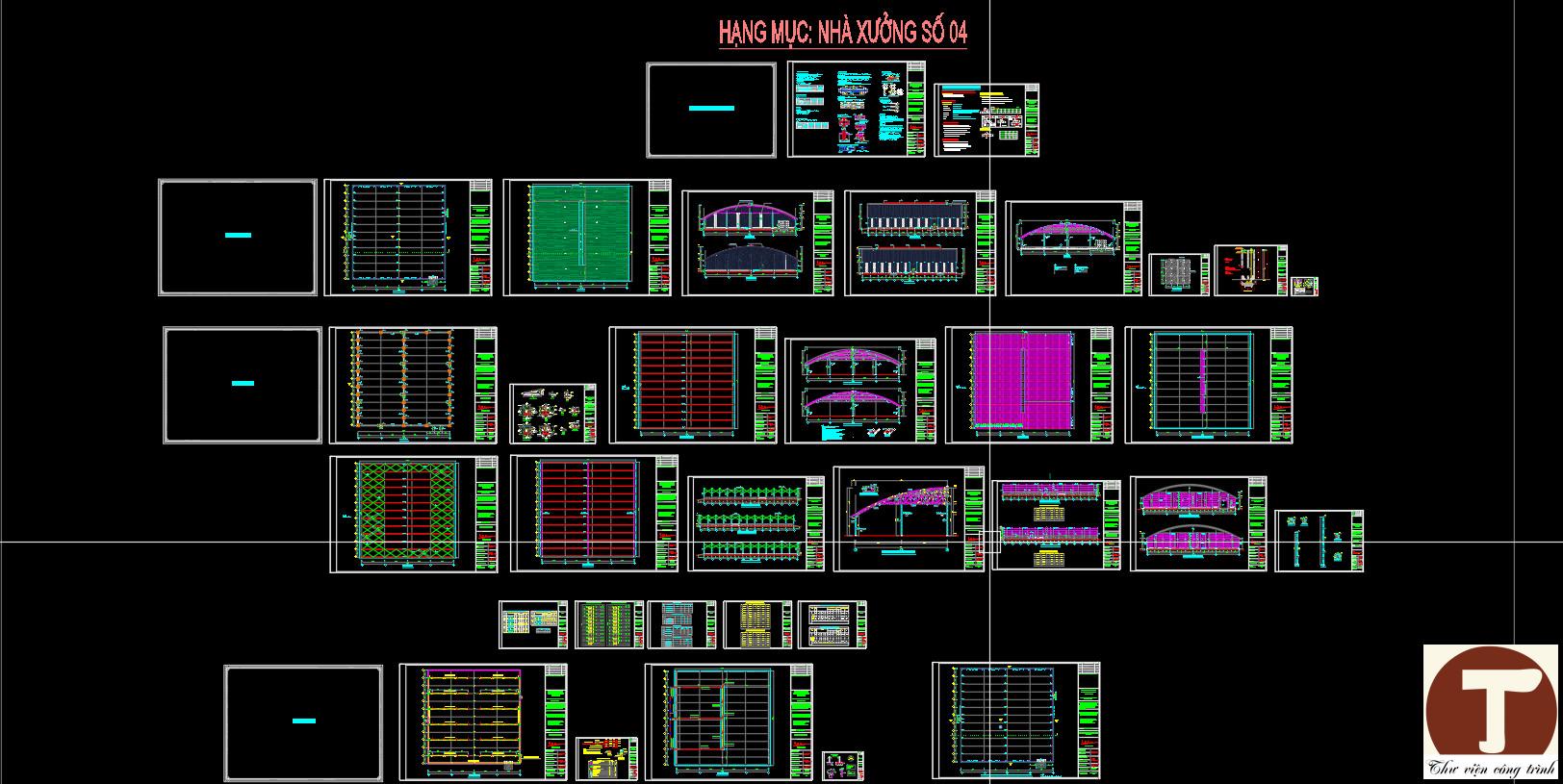

Hồ sơ bản vẽ được thực hiện vô cùng chi tiết từ phần móng nền cho đến kết cấu chịu lực mái vòm, bao gồm các bản vẽ thành phần quan trọng:

Mặt Bằng Định Vị Móng Và Chi Tiết Móng Độc Lập

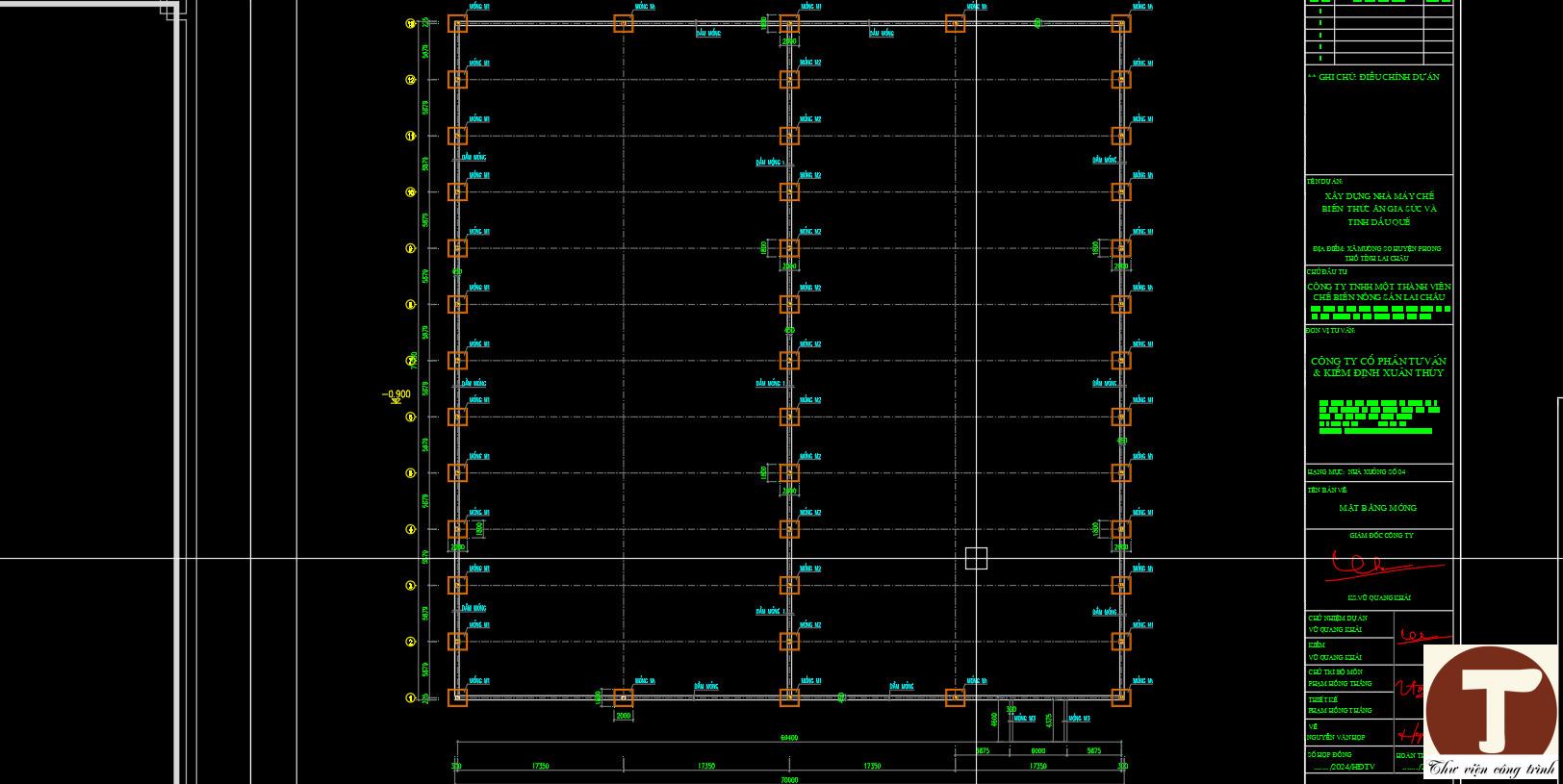

• Mặt bằng móng tổng thể: Hệ móng được bố trí lưới cột rõ ràng với khoảng cách các bước gian tiêu chuẩn là 5879mm (khoảng 5.88m) dọc theo chiều dài 71m và các nhịp lớn biên 17350mm dọc theo chiều rộng 70m.

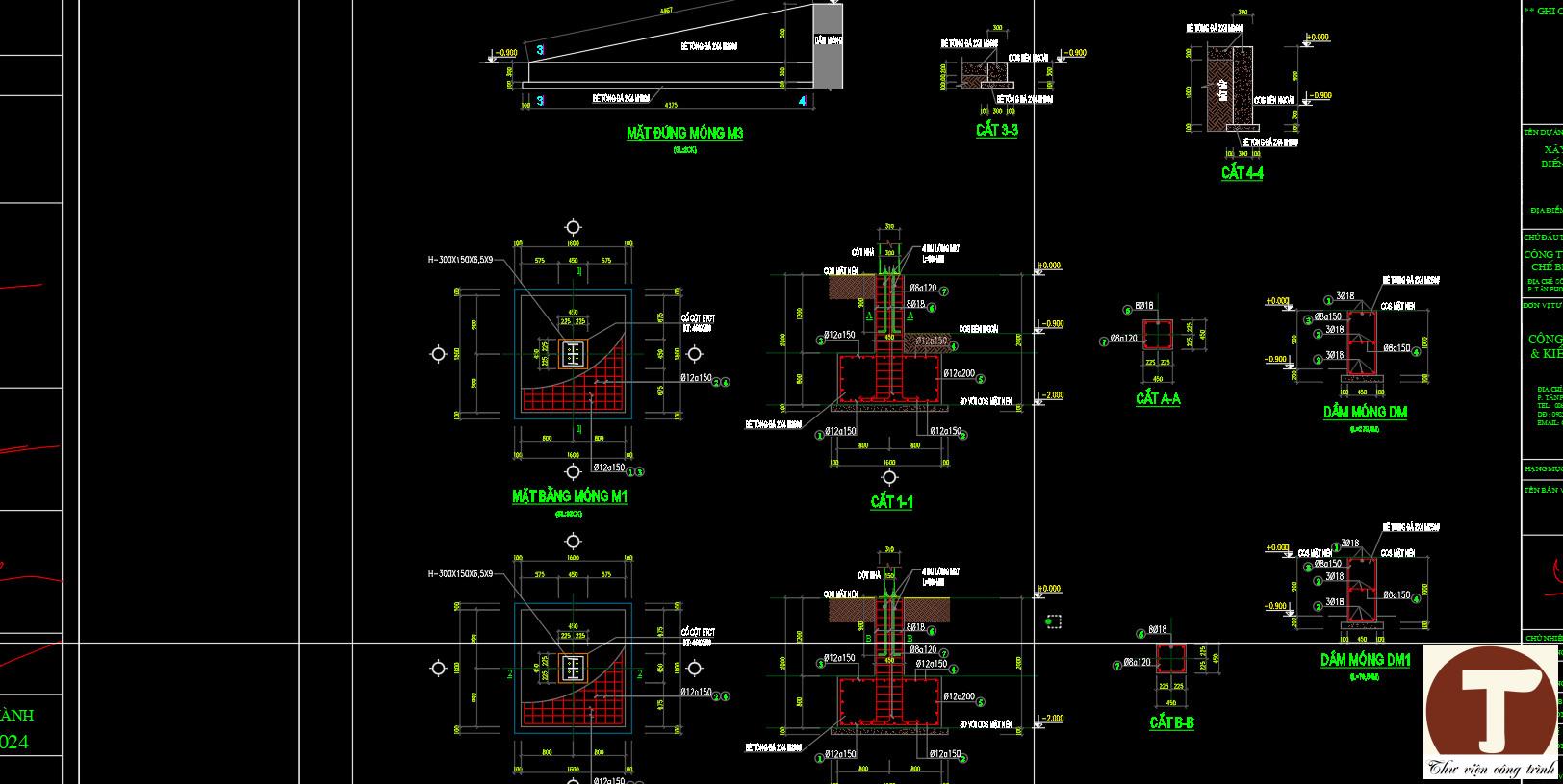

• Chi tiết móng M1: Sử dụng kết cấu móng bê tông cốt thép độc lập (móng băng/móng cốc). Kích thước đế móng vuông 1600x1600mm. Cổ cột bê tông cốt thép kích thước 450x450mm bao quanh lõi thép hình H-300x150x6.5x9mm chịu tải trọng cực lớn từ hệ khung vòm truyền xuống.

• Hệ dầm móng: Gồm dầm móng DM và DM1 kích thước 300x450mm chạy dọc bo quanh, gia cố thép chủ phi 18 và thép đai phi 8 khoảng cách a150 vững chắc.

Mặt Đứng Kiến Trúc Và Khung Đầu Hồi

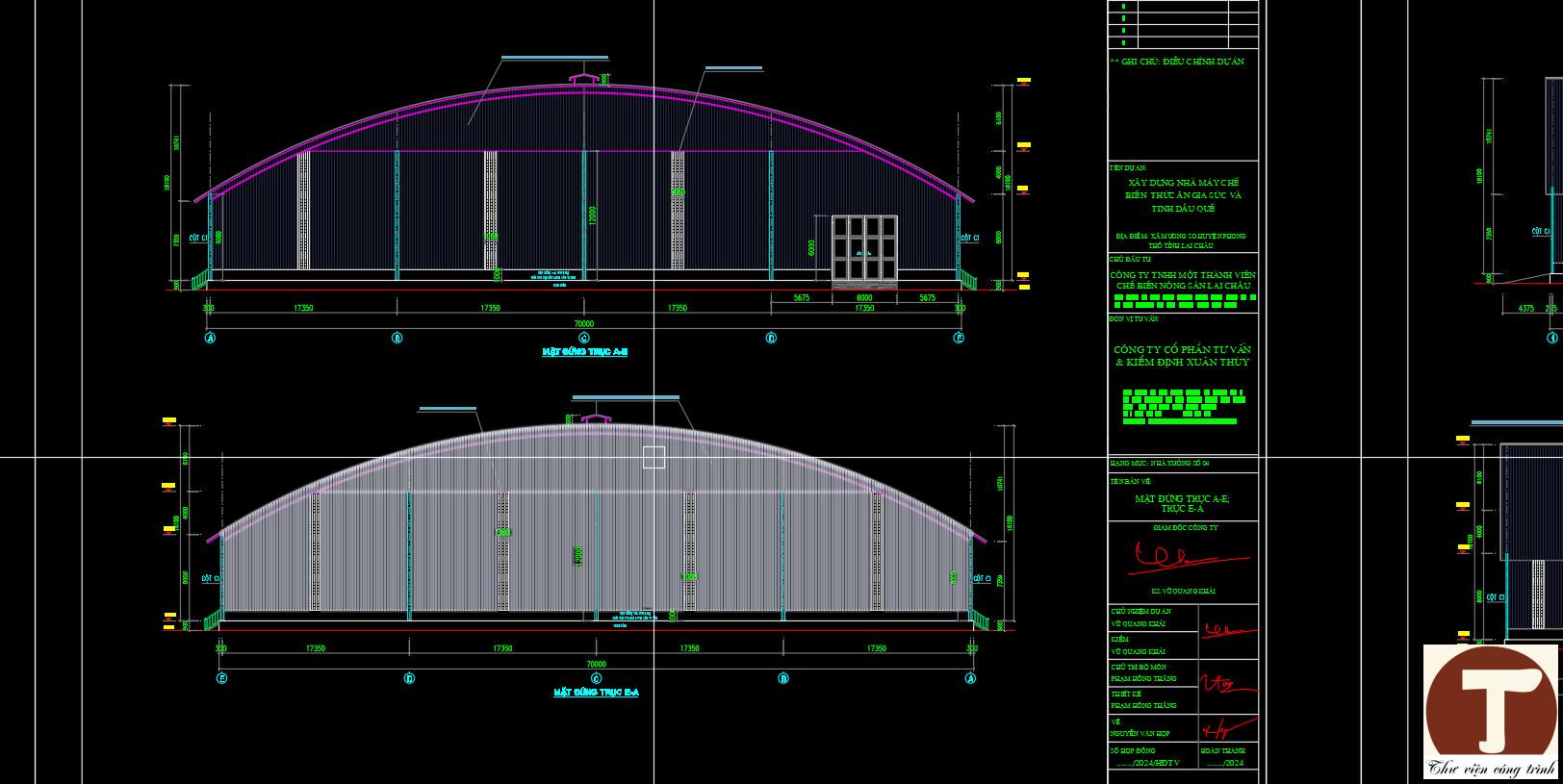

• Mặt đứng trục A-E và E-A: Thể hiện rõ biên dạng mái vòm cuốn cong đều, chiều cao thông thủy từ cốt nền đến đỉnh mái vòm đạt đỉnh hơn 10m. Hệ cửa đi đầu hồi kích thước lớn thiết kế dạng cửa trượt/cửa cuốn thuận tiện cho xe tải, xe container ra vào xếp dỡ hàng hóa.

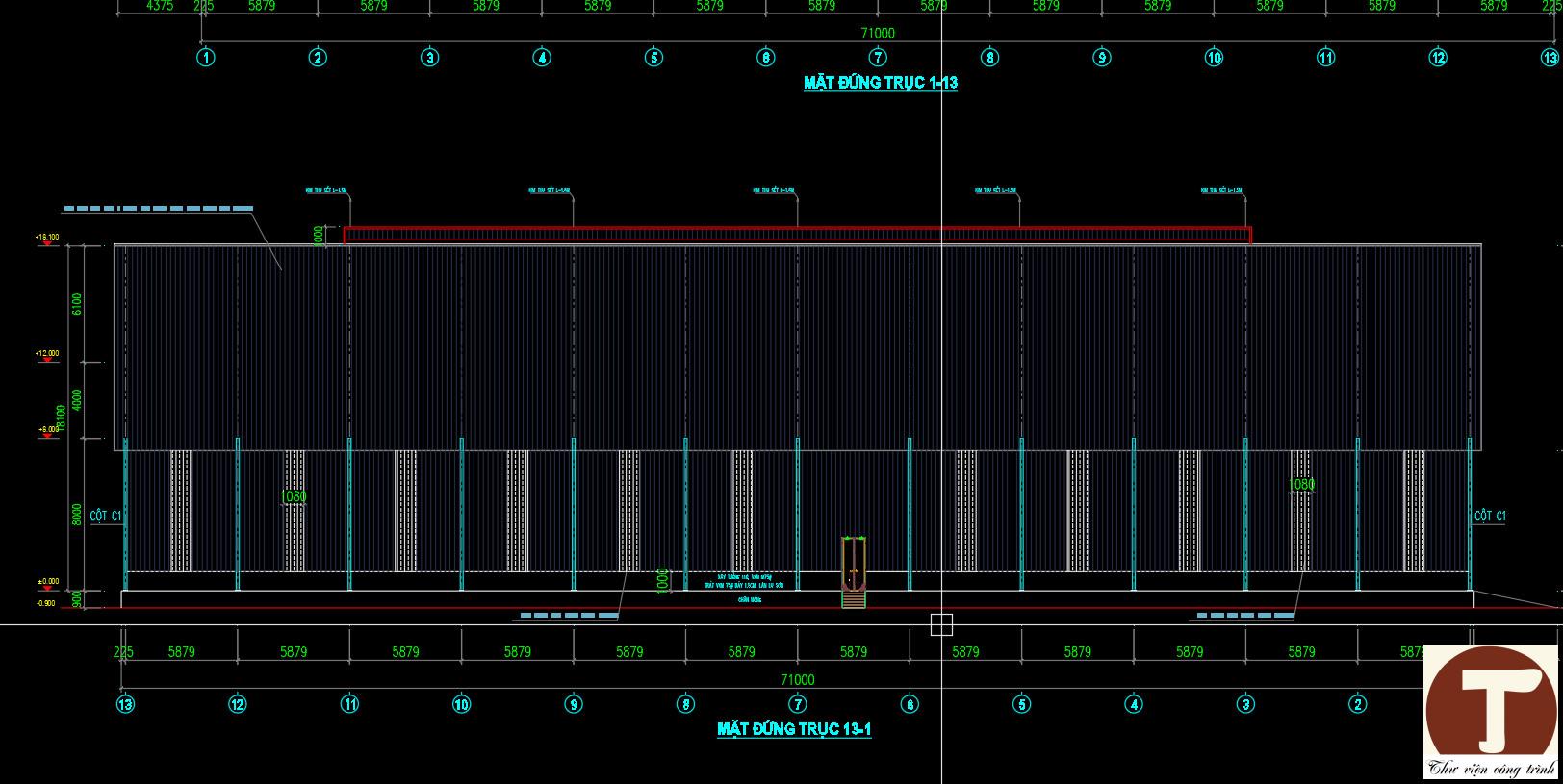

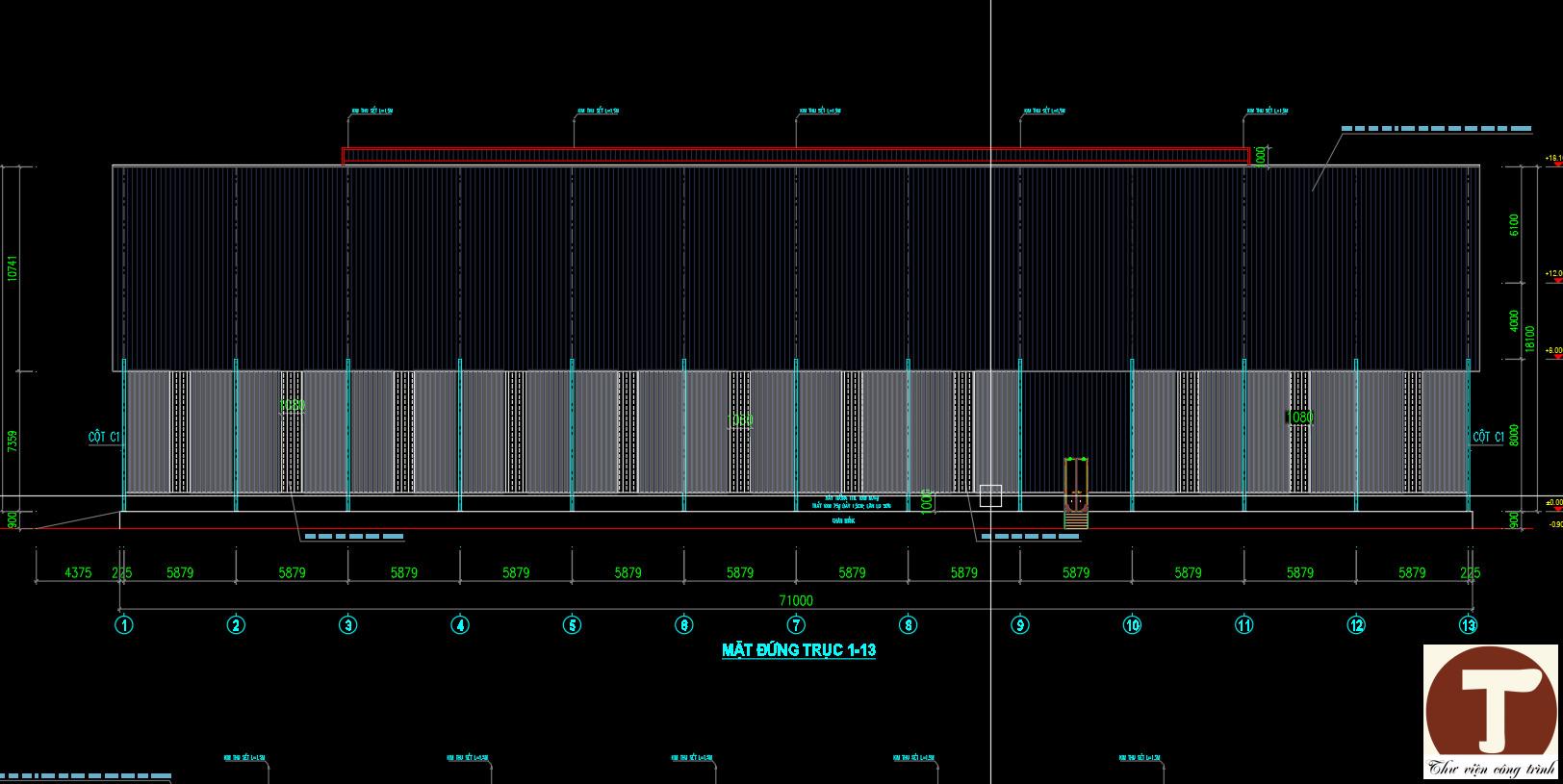

• Mặt đứng trục 1-13 và 13-1: Thể hiện chi tiết hệ tường bao che kết hợp tôn vách sóng dọc cao 8000mm (8m), phía trên là phần tôn vách mái vòm nối dài tạo sự đồng bộ kiến trúc cho nhà xưởng.

Mặt Bằng Hệ Giằng Mái Và Thép Kết Cấu

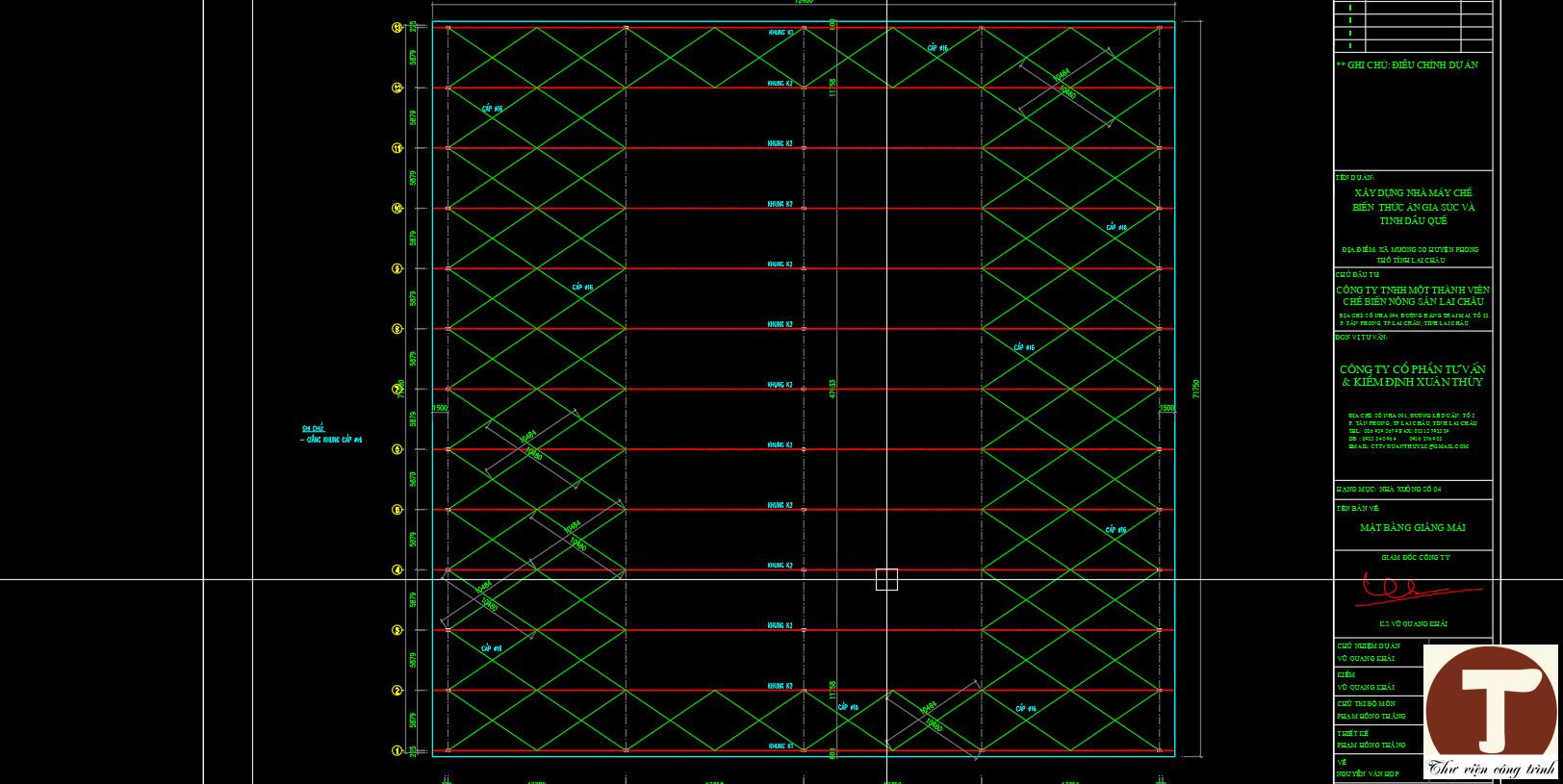

• Mặt bằng giằng mái: Bản vẽ thể hiện rất kỹ hệ thống giằng chéo bằng thép góc hoặc cáp cường độ cao được bố trí dày đặc ở các gian đầu hồi và gian giữa xưởng nhằm đảm bảo tính ổn định tổng thể cho hệ khung vòm khi chịu tải trọng gió bão.

• Hệ xà gồ mái: Hệ xà gồ thép chữ C hoặc Z chạy dọc liên tục dọc nhịp vòm để đỡ tôn mái, khoảng cách bố trí xà gồ tuân thủ nghiêm ngặt theo tính toán chịu tải của tôn lợp công nghiệp.

3. Ưu Điểm Khi Sử Dụng Bản Vẽ Tại Thuviencongtrinh.com

• Hồ sơ thực tế đã qua kiểm định: Đây là bộ bản vẽ của một dự án nhà máy chế biến công nghiệp lớn đã được thẩm định và phê duyệt thi công thực tế, đảm bảo tính an toàn kết cấu và tính khả thi 100%.

• Đầy đủ các layer tiêu chuẩn: File CAD (.dwg) sạch sẽ, phân tách các layer nét khuất, nét thấy, dim kích thước và text rõ ràng, không bị chồng chéo, dễ dàng cho bạn chỉnh sửa bóc tách khối lượng vật tư.

• Giải pháp kết cấu tối ưu: Mô hình xưởng mái vòm khẩu độ lớn 71x70m giúp tiết kiệm đáng kể chi phí vật liệu thép so với phương án làm kèo thép chữ A truyền thống cho cùng một diện tích sàn.

4. THÔNG TIN LIÊN HỆ & TẢI FILE GỐC

Bộ bản vẽ này là tài liệu tham khảo chất lượng, thực tế và đầy đủ dành cho các đơn vị tư vấn thiết kế, nhà thầu thi công hạ tầng, kỹ sư cơ điện M&E hoặc các bạn sinh viên làm đồ án tốt nghiệp.

• Tải trọn bộ bản vẽ tại website: Thuviencongtrinh.com

• Hotline/Zalo hỗ trợ trực tiếp 24/7:
