Bản Vẽ CAD Cổng Chào Khu Đô Thị Hiện Đại (Full KT KC D N)

Bản Vẽ CAD Cổng Chào Khu Đô Thị Hiện Đại (Full Kiến Trúc, Kết Cấu, Điện Chiếu Sáng)

Cổng chào không chỉ là một lối vào, mà là một công trình kiến trúc mang tính biểu tượng, là điểm nhấn khẳng định vị thế, sự phát triển và chào đón thịnh vượng cho một khu đô thị, một dự án hay một địa phương.

Nếu bạn đang tìm kiếm một thiết kế cổng chào tầm cỡ, vừa hoành tráng, hiện đại, vừa đảm bảo tuyệt đối về kỹ thuật và an toàn, thì bộ bản vẽ Cổng chào khu đô thị file CAD này chính là giải pháp hoàn hảo. Đây là một bộ hồ sơ thiết kế hoàn chỉnh, bao gồm đầy đủ Kiến trúc, Kết cấu và Điện Nước (M&E), giúp bạn kiến tạo một biểu tượng một cách nhanh chóng, tiết kiệm và chuyên nghiệp.

1. Công Dụng & Tầm Vóc Của Cổng Chào

Một cổng chào được thiết kế bài bản không chỉ thực hiện chức năng phân định ranh giới, mà còn mang nhiều giá trị to lớn:

• Tạo dựng Biểu tượng: Là công trình kiến trúc mang tính nhận diện thương hiệu cho toàn bộ khu đô thị, dự án.
• Điểm nhấn Cảnh quan: Nâng tầm thẩm mỹ, tạo ấn tượng mạnh mẽ và chuyên nghiệp ngay từ lối vào.
• Chào đón Thịnh vượng: Mang ý nghĩa chào đón cư dân, du khách và những cơ hội phát triển mới.
• Tích hợp Công năng: Thiết kế này còn tích hợp không gian cho chốt bảo vệ, đảm bảo an ninh cho toàn khu.

2. Phân Tích Chi Tiết Hồ Sơ Thiết Kế

Đây là một bộ hồ sơ kỹ thuật hoàn chỉnh cho một công trình quy mô lớn, mỗi hạng mục bản vẽ đều có vai trò rõ ràng:

• Bản vẽ Kiến trúc – Định hình vóc dáng biểu tượng:
  • Quy mô & Kích thước: Công trình có kích thước đồ sộ với chiều rộng lên tới 21.52 mét, chiều cao gần 12 mét. Khoang thông xe chính rộng 2×6 mét và cao 5.5 mét, đáp ứng cho mọi loại phương tiện.
  • Công năng: Tích hợp 02 phòng bảo vệ bên trong hai trụ cổng chính, vừa tối ưu không gian, vừa đảm bảo an ninh 24/7.

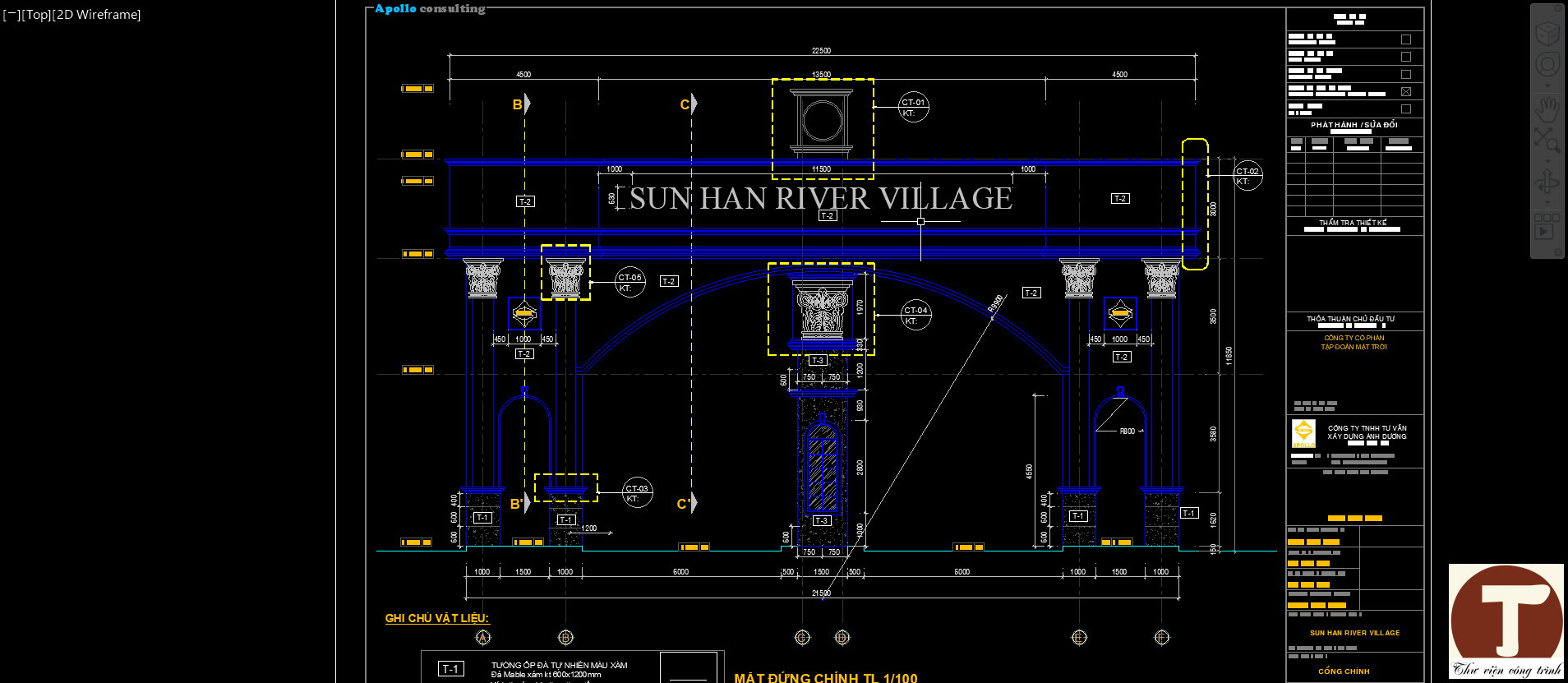

  • Thẩm mỹ: Các bản vẽ mặt bằng, mặt đứng, mặt cắt thể hiện rõ hình khối kiến trúc hiện đại, vật liệu hoàn thiện cao cấp.
• Bản vẽ Kết cấu – Nền tảng vững chắc cho công trình thế kỷ:
  • Vật liệu: Toàn bộ hệ thống chịu lực được thiết kế bằng Bê tông cốt thép (BTCT).
  • Giải pháp móng: Do quy mô công trình lớn, bản vẽ sử dụng giải pháp móng cọc BTCT và hệ đài cọc, đà kiềng phức tạp, đảm bảo sự ổn định và an toàn tuyệt đối trên mọi nền đất.
  • Chi tiết: Cung cấp đầy đủ các bản vẽ chi tiết bố trí thép cho móng, cột, dầm, sàn của công trình.
• Bản vẽ Điện Nước (M&E) – Thắp sáng biểu tượng về đêm:
  • Hệ thống chiếu sáng: Bao gồm bản vẽ bố trí các loại đèn LED dây, đèn pha, đèn downlight được thiết kế để tôn lên vẻ đẹp kiến trúc của cổng chào vào ban đêm.
  • Hệ thống cấp điện: Sơ đồ nguyên lý cấp điện chi tiết cho toàn bộ hệ thống chiếu sáng và cấp điện cho 2 phòng bảo vệ, có tủ điện tổng riêng biệt, đảm bảo an toàn vận hành.

3. Vật Liệu Hoàn Thiện Cao Cấp

Thiết kế chỉ định các loại vật liệu hoàn thiện hiện đại, sang trọng, tương xứng với tầm vóc công trình:

• Ốp đá Granite đen ở các vị trí chân và mặt chính.
• Ốp tấm Aluminium ở các mảng trang trí.
• Sơn nước ngoại thất cao cấp.

4. Lợi Ích Vượt Trội Khi Sở Hữu Bộ Bản Vẽ Này

• Sở hữu một Thiết kế Tầm cỡ: Bạn có ngay một bản vẽ thiết kế công trình biểu tượng, hoành tráng mà không cần tốn công sức và chi phí cho việc lên ý tưởng.
• Tiết kiệm Chi phí và Thời gian Khổng lồ: Chi phí để thuê một đội ngũ thiết kế (kiến trúc sư, kỹ sư kết cấu, kỹ sư M&E) cho một công trình phức tạp như thế này là cực kỳ lớn. Bộ bản vẽ này giúp bạn tiết kiệm đến 90% chi phí và hàng tháng trời làm việc.
• Đảm bảo An toàn Tuyệt đối: Với một công trình công cộng lớn, an toàn kết cấu là yếu tố hàng đầu. Bộ bản vẽ đã được tính toán kết cấu chuyên nghiệp, đặc biệt là phần móng cọc, giúp bạn hoàn toàn yên tâm.
• Cơ sở Vững chắc để Lập dự toán & Thi công: Một bộ hồ sơ đầy đủ là cơ sở không thể thiếu để bóc tách khối lượng, lập dự toán chi phí chính xác và là kim chỉ nam cho nhà thầu thi công, giảm thiểu sai sót và đẩy nhanh tiến độ.

Hãy tạo dựng một biểu tượng xứng tầm cho dự án và khu đô thị của bạn ngay hôm nay!
